PSP-3000的豪華制作教程揭秘（3）

現在我們繼續上節內容制作：

第三部分：中間部分制作。

全顯示物體，選擇下部分的原物體。

detach分離中間部分，這時的中間部分是與右側不關聯的。

反隱藏，選擇圖示的邊連接線。

分線后選擇圖示的兩個面，用面層級里的bridge，橋接工具連接面。

添加圖示的邊并按參考圖調整造型。

在物體的下面添加圖示的兩條邊。

選擇圖示的三條邊，向上移動。

添加線并調整。

圖示兩點要焊接，兩側一樣。

圖示所選的邊向內拉伸。

圖示的邊細分處理，chamfer數值為1。

邊角重新分線，如圖所示。

下面的邊也進行細分，邊緣的邊要向內拉伸，上下制作一樣。

圖示的邊細分開。

可按圖加線，細分效果要看圓滑后來定。

圓滑后效果。

耳機插口制作，創建參考圖形校對，細分線按圖示。

下面的細分圖，制作方法這里就不多講了和之前的方法一樣。

制作螺絲槽。

加線，把圖示的面分離detach出來再關聯復制制作。

圖示的部分。

制作參考圖形。

按圖分線。

選擇圖示的面向內拉伸，刪除多余的面，如圖所示。

重新組線，如圖所示。

細分邊重分線，如圖。

選擇面并插入，inset數值為2。

添加線并重新分線調整。

細分線。

 調整細分線如圖所示，并用圓形校對圓滑效果。

 校對后圓滑的效果。

 右側電源插口的下半部分如圖制作。

 電源開關鍵如圖分線。

開關鍵如圖細分線并用bend彎曲調整造型。

 圓滑后效果。

 左側圖示部位要分離出去，它是獨立的。

 圓滑效果，這里是內存卡槽。

 usb口與下面的螺絲槽做法相同，分離再關聯復制制作。

 創建參考圖形。

 細分方法如圖，圓滑后與參考圖形校對。

 螺絲槽細分線圖。

 umd倉開關槽細分如圖，這里要在兩側attach之后再做。

 圓滑后效果。

l、r鍵的分線圖。

 中間部分就制作完了，邊緣要向內拉伸。

第四部分：底部制作

這個部分與上部的做法一樣，它的背面是平的，制作比較簡單。

重點是內存卡槽的下半部分。

邊角細分如圖，這個地方要拉伸兩次面。

 圓滑效果。

 耳機插口的下半部分，細分線如圖。

 圓滑后與參考圖形校對。

 背面紅色部分要做完整體在分離出去。

umd倉蓋與機身要有一定的距離。

 umd倉蓋上的圓圈要先圓滑，后用proboolean剪掉。

umd倉殼的邊緣處理如圖，要向內拉伸邊。

 背面圓滑后效果。

下部分就制作完了，邊緣一樣要向內部拉伸邊。

全顯示物體，這就是psp全部建模過程。
細節部分分解圖：

 建模部分就介紹完了，有些邊角部分的細節處理，可根據個人的細心程度來完善，這里的分線方法只是作為參考，也可根據個人的理解方式來分線，大家如果對模型處理非常完善達到滿意的程度時，接下來就進行材質部分的講解。

第五部分：材質

這里用的是多重材質球來制作整體貼圖的，每個物體都添加material材質命令來區分物體與材質的id號。接下來做一個例子，以后的貼圖方法是一樣的。貼圖的素材可在網上下圖片來制作，本作品所用的貼圖是用ps重新畫的，這樣貼圖渲染出來就特別清晰。

給被選物體添加命令material，id號為1，下面是id號1的調整。

進入多重材質id號1里，并添加bland混合材質球。

選材質1進入添加vr材質球，數值調整如圖，diffuse調整如下：

diffuse里添加falloff貼圖，falloff類型和曲線調整如圖所示。

材質2里為標準材質球，diffuse里添加位圖，貼圖圖案如圖。

mask蒙版里添加位圖，圖片為黑白圖案，黑色為材質1白色為2。

賦予材質后給物體添加uvwmap命令，匹配類型為plane。

其他的按鈕制作方法同上，制作的要點一定要按參考圖的圖標大小來校對，下面來介紹水晶按鈕和其它的材質參數。

方向鍵的分解圖，下面的面是原物體分離出來的，貼圖方法同上。

水晶鍵參數調整方法如圖。

渲染效果。

psp的中間部分的材質調整方法如圖。

中間部分的渲染效果。

電源插口的材質調整參數，如圖所示。

按“8”鍵添加背景貼圖hdri，并拖拽到材質球里參數如圖，hdri貼圖可上網下載。
材質就介紹完了，大家可按hdri的貼圖來自行調整材質的反射值大小，本人的材質參數可作為參考，細節調整大家自行調整。
下面是渲染參數與燈光打法，本作品用的是vray1.5 rc5的版本渲染的。

第六部分：渲染

燈光的位置和類型。

vray燈光的數值和顏色如圖所示。

主光源的參數和類型如圖，燈光的位置要與hdri貼圖的光源位置相符，這樣模擬環境照射效果就比較真實。

如圖右上角就是hdri的光源位置，那主光源的位置就放到右上角。

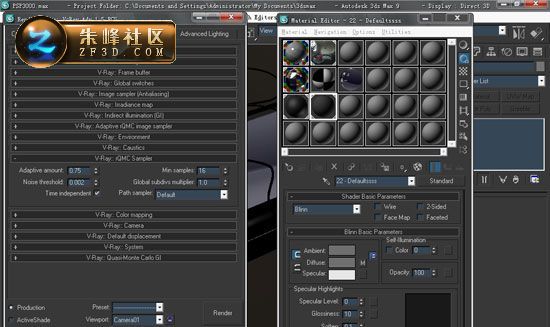

打開f10渲染器，根據圖上調整參數和類型。

上圖是出圖的設置，如果機器好的話可不用光子保存直接渲成圖。

這個部分是渲染的重點，要把材質里的hdri拖拽到渲染器面板中的環境里，如圖所示，目的是讓環境天光和反射結合hdri的效果。
