地中海風格客廳渲染詳解析

導言： 大家好！我叫甘進，網名一個圖夫。很高興能夠借助朱峰社區這個平臺和大家交流。我認為效果圖是基于真實的一種美感，我們需要掌握真實世界的光影關系、材質原理、讓一切變得“有法可依”。靈動性這個詞，在效果圖制作過程中非常關鍵。在此，我將以地中海風格客廳為例，和大家分享我在效果圖制作過程中的一些制作流程和參數設置。敘述如有紕漏，還請見諒。

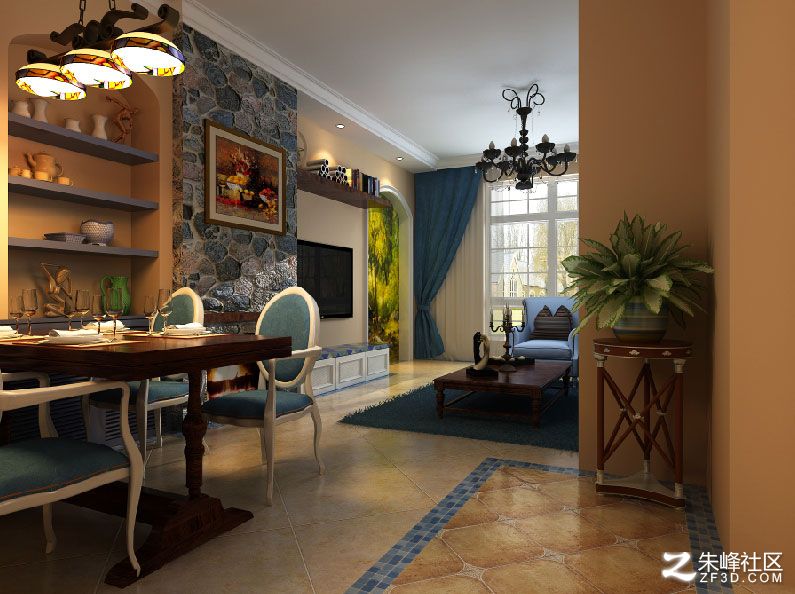

先來看成品圖：

第一步：檢查單位設置

拿到場景模型檢查一下，系統單位設置是不是自己熟知的。規范作圖，盡量減少錯誤的發生率，提高作圖效率和質量。

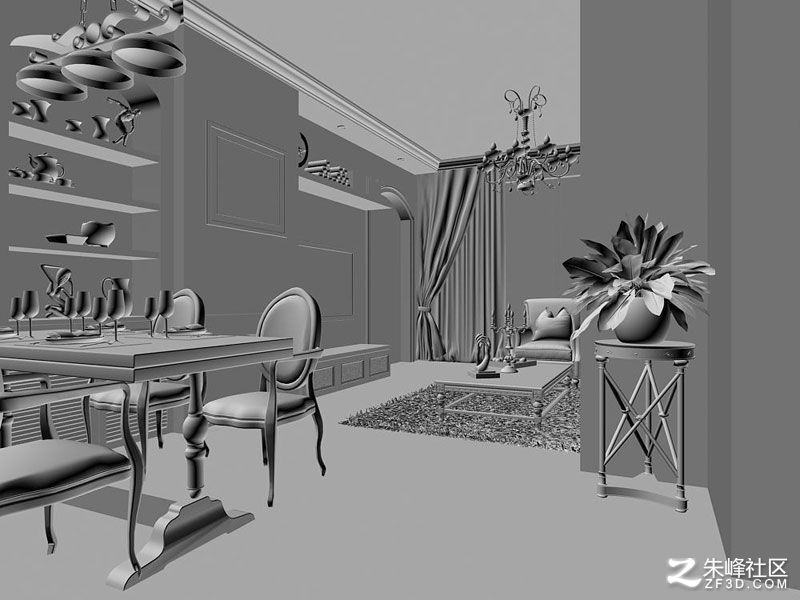

第二步：檢查模型

在正式制作前，應把丟失的貼圖找回來，并檢查模型是否有漏面、破面、黑面。檢查沒有以上問題后再進行其他操作。

第三步：確定畫面構圖

通過設置攝影機的焦距、位置、角度和高度，可以得到。

第四步：設定草圖渲染參數

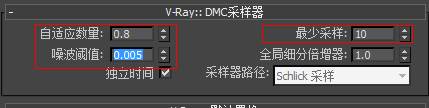

優化參數，按F10鍵打開，對VR面板設置如下圖。別的參數默認（前期測試要的是速度，把參數都降低）

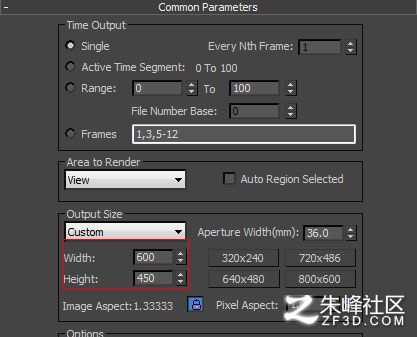

首先設置草圖渲染大小如下圖。

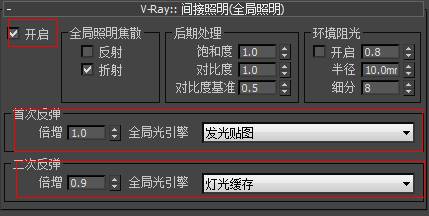

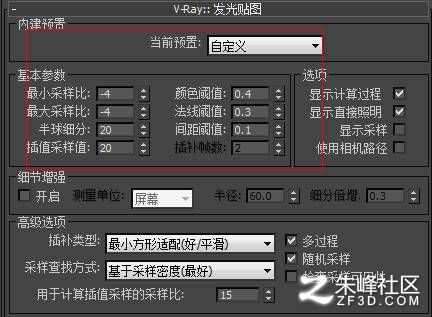

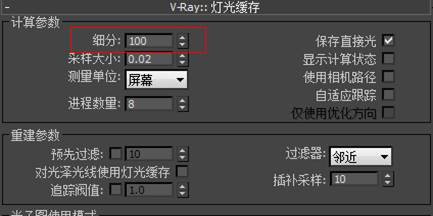

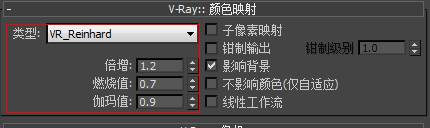

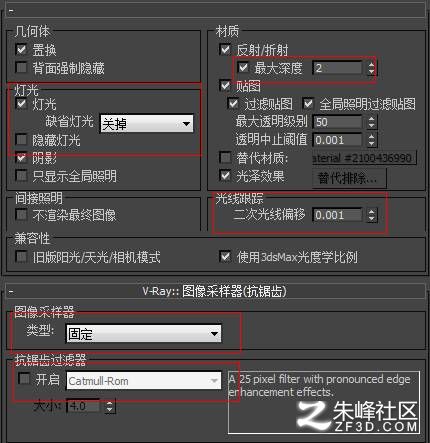

設置全局面板，打開全局光，關閉抗鋸齒，爆光方式，發光貼圖，燈光緩存，調節渲染參數，設置如下圖。

第五步：初調材質

材質調整的順序先從大面入手，如地面、墻面、頂面、再細調家具、飾品材質等。（注意多觀察真實生活中物體的特點，了解物體的屬性，做到舉一反三。）

地磚材質

屬性：高光小，有一定的模糊反射，縫是凹下去的。漫反射貼圖，反射通道加衰減，高光0.85，高光模糊0.84.凹凸通道加一個帶白邊的貼圖。

仿古磚

屬性：粗糙、凹凸、反射小、亞光、模糊、高光大。漫反射貼圖、反射加衰減貼圖、高光0.7、高光模糊0.9、凹凸通道加法線凹凸。

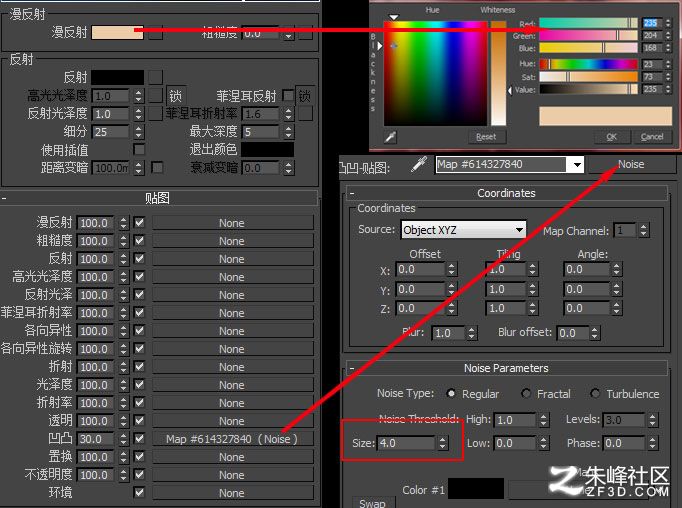

黃色乳膠漆

屬性：顆粒感凹凸、無反射。漫反射給黃色、凹凸通道，加一個凹凸貼圖或者MAX噪波貼圖，噪波尺寸4凹凸30。

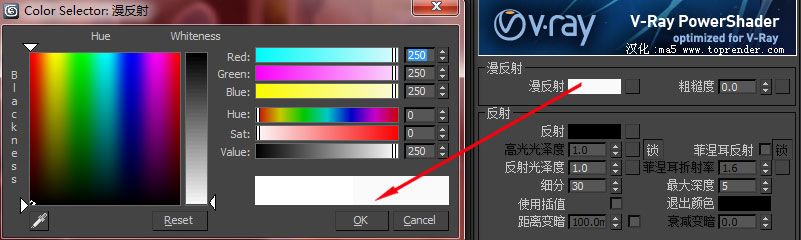

白色乳膠漆

屬性： 無反射、有高光、有凹凸（這里可以忽略給個白色就行）。

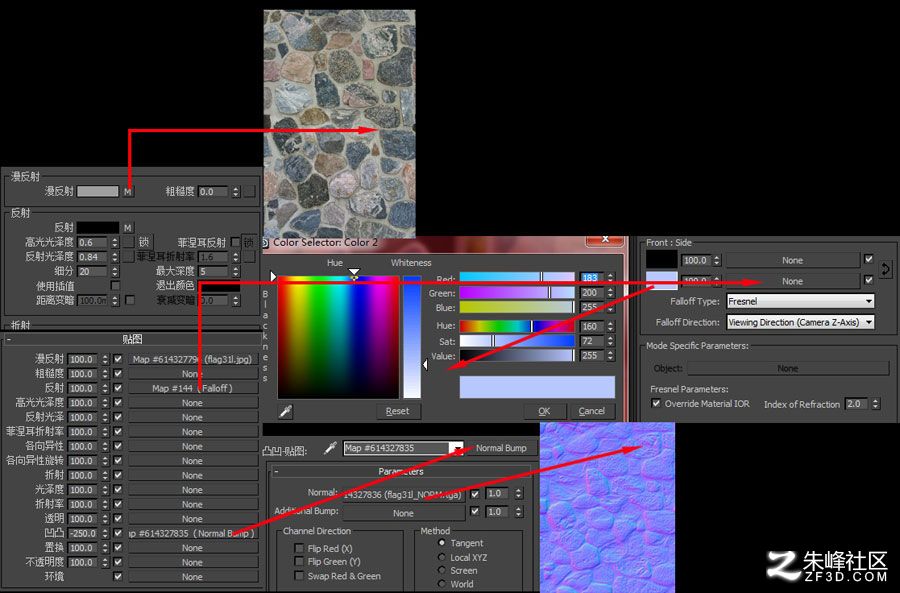

文化石

屬性：有高光、凹凸很強、反射小。漫反射貼圖、反射加衰減貼圖、高光0.6、高光模糊0.84、法線凹凸-250。

木紋

屬性：反射、有凹凸、高光、模糊。漫反射貼圖、反射衰減貼圖、高光0.75、高光模糊0.9、凹凸10。

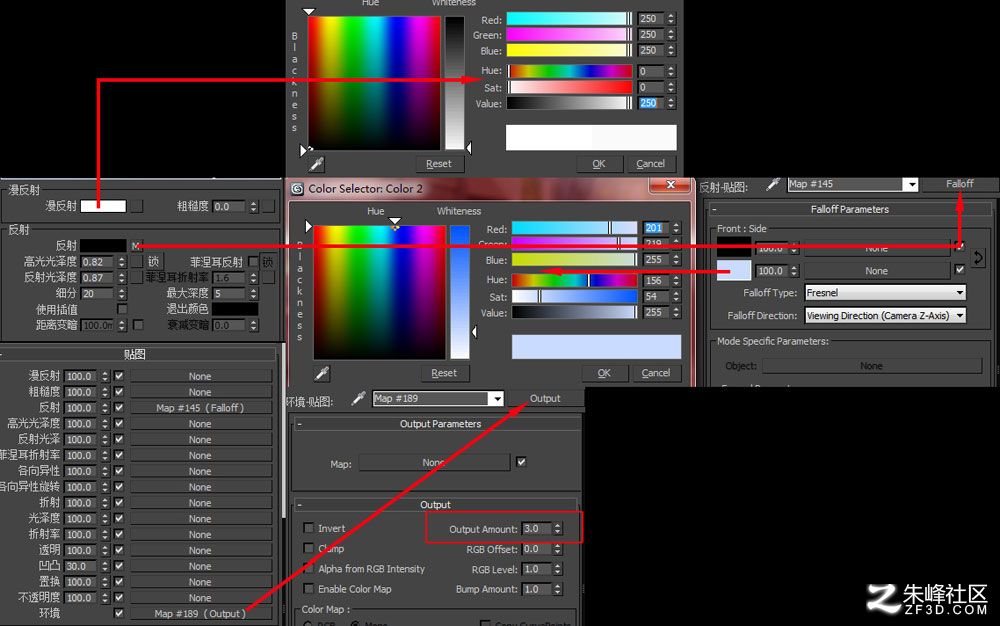

白色混油

屬性：偏亮、反射、高光小、模糊。漫反射白色、反射衰減貼圖、高光0.82、高光模糊0.87、在環境通道添加輸出貼圖、更改輸出量為3（讓白色更白）。

Output（輸出）屬于Color Modifier（顏色編輯器）的一種，主要是用來更改貼圖的顏色。

在Output（輸出）指定了貼圖并且設置了貼圖參數后，通過調整Output卷展欄中的參數可以決定貼圖最后的外觀。

Output Amount（輸出量）：當貼圖是合成材質的一部分時，控制貼圖被混合的量，這會影響貼圖的色調和Alpha通道值。

第六步：燈光設置

布光是人工光和自然光相結合的類型，所以在初調燈光時，需要注意自然光和人工光的明暗對比和冷暖變化。

自然光設置

自然光包括天光和太陽光，模擬天光時，要注意天光對窗口的冷色推暈變化。模擬太陽光時要注意，光線的投影關系。人工光照以暖色調為主。

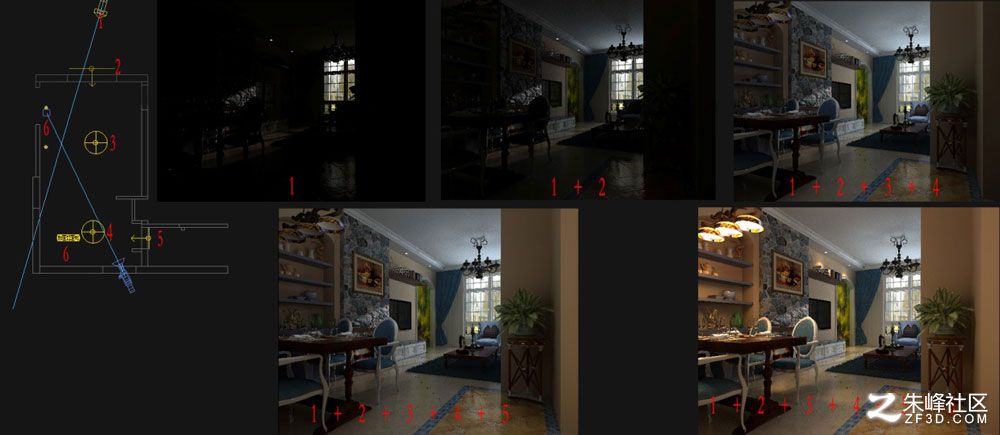

布光順序：太陽光、天光、補光、人工光。整體燈光疊加效果如下圖：

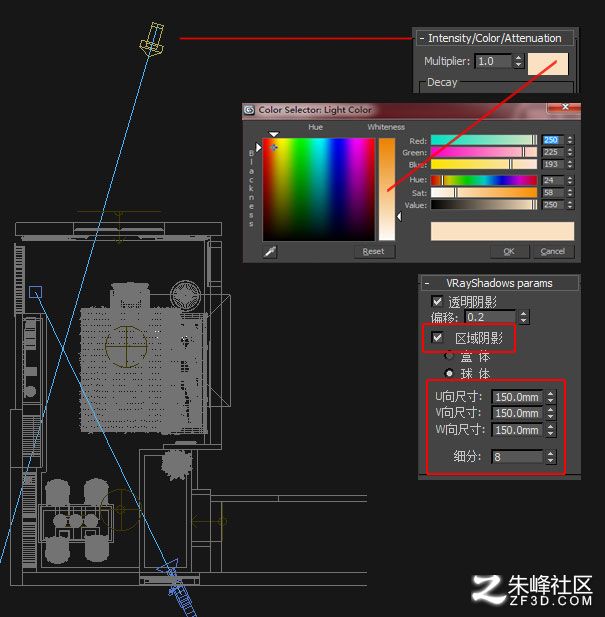

太陽光顏色為黃色，倍增1，陰影模糊150，150，150。參數如下（以下數值及顏色是多次測試得到的）：

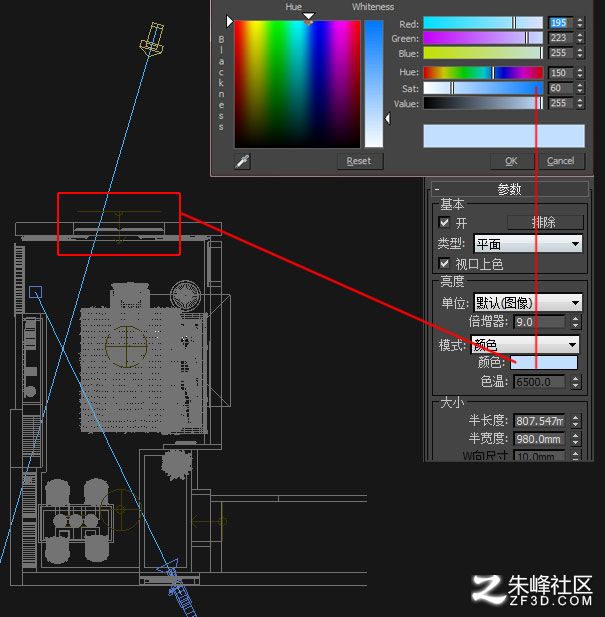

天光的顏色為藍色，倍增9。

補光把光影關系再加強一下，從窗口到里面的過渡感覺是加強，打個補光，把這種關系強調下，補充照明。

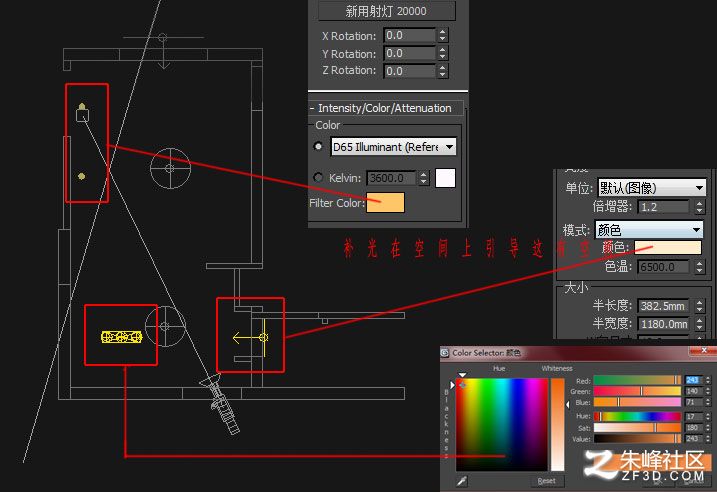

人工光設置

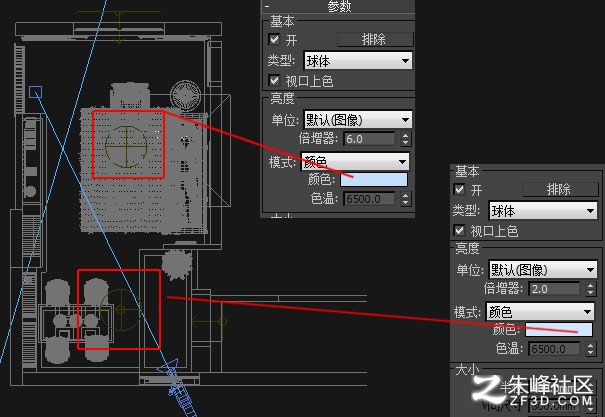

餐廳吊燈，選用的VRay球型光，模擬比較真實，顏色選用了偏橘色讓光影更豐富一些。筒燈用光域網模擬。走廓用VR面片光模擬，在空間上引導一下。

最終渲染小圖如下：

第七步：設置大圖渲染模式

1、材質和燈光測試好效果后，開始渲染大圖。

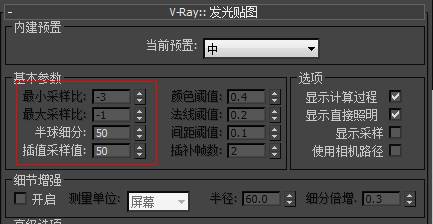

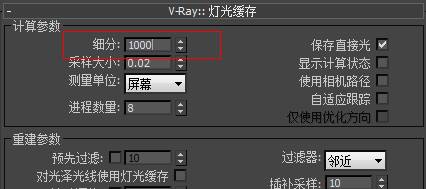

2、提高燈光細分，把大面積材質，主要材質細分提高。

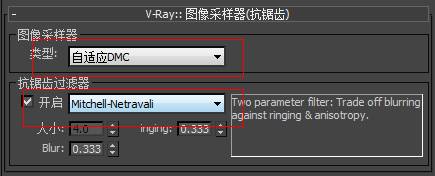

3、設置VR成圖參數。

渲染成圖。

第八步：后期處理

步驟如下：

1、利用插件制作好彩色通道（方便調節選取），制作好AO通道。（增加細節，加強陰影關系）；

2、先調整大感覺，先整體再調整細節，最后統一調整色調。

3、場景渲染效果有點灰，需要加些對比度，使畫面效果更清晰，層次分明。

4、通過Photoshop打開TGA格式的渲染成圖。

5、調節亮度對比度。

6、調節色彩平衡，加點洋紅和黃色，調節飽和度，調整后效果如下：

7、通過調整相連物體的明暗關系來加強局部轉折關系，加強素描關系。

8、調整窗景，利用通道選取，窗景復制一層，濾鏡--高斯模糊，設置圖層模式為濾色。讓窗景有陽光照射后光暈的感覺。提亮，拉開空間關系。

9、制作吊燈光暈。導入光暈貼圖，設置圖層模式為濾色。選擇模糊→高斯模糊，數值設定如下。

10、細節調整，最后整體統一色調，銳化一下就完事了。

最終效果如下：
