【Houdini】剛體破碎添加內部細節的方法

uvlayout基礎教程 觀看預覽

uvlayout基礎教程

包含1節視頻教程
關注3.0萬次

uvlayout這個是maya用戶用的比較多的展開uv軟件。朱峰社區為maya用戶提供uv方案，uvlayout可以快速高效的展開各種模型的uv貼圖。導出到maya繼續制作非常方便！

關閉
?

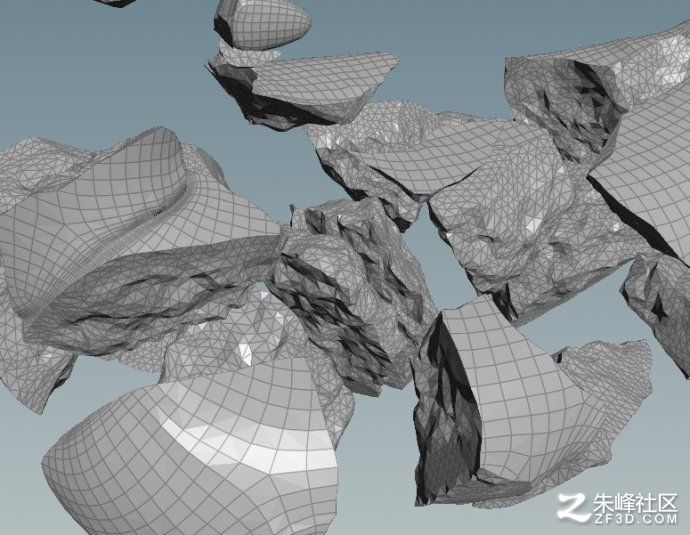

效果圖
?

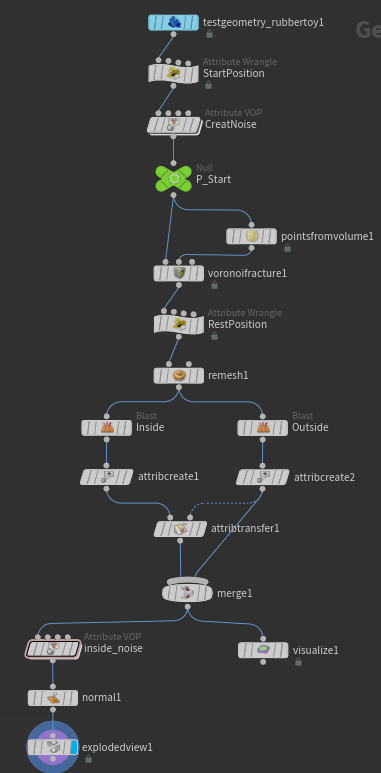

節點
?

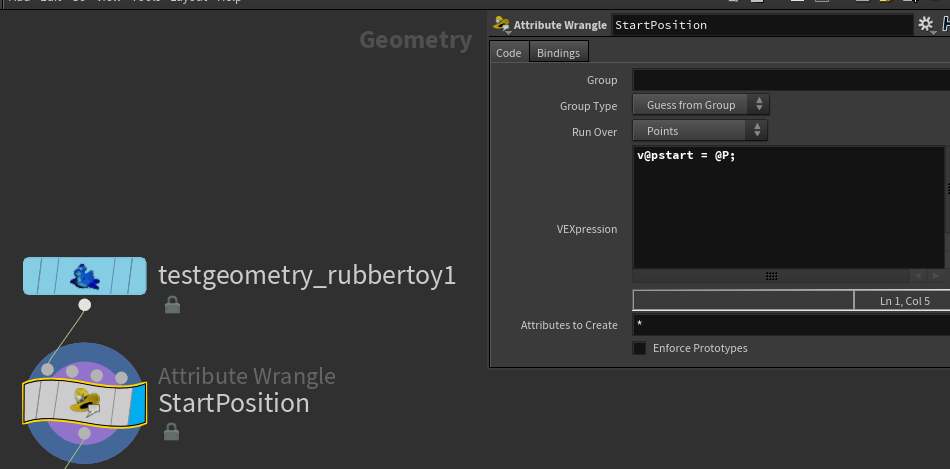

創建attribute wrangle 存儲當前模型的位置信息 v@pstart = @P;
?

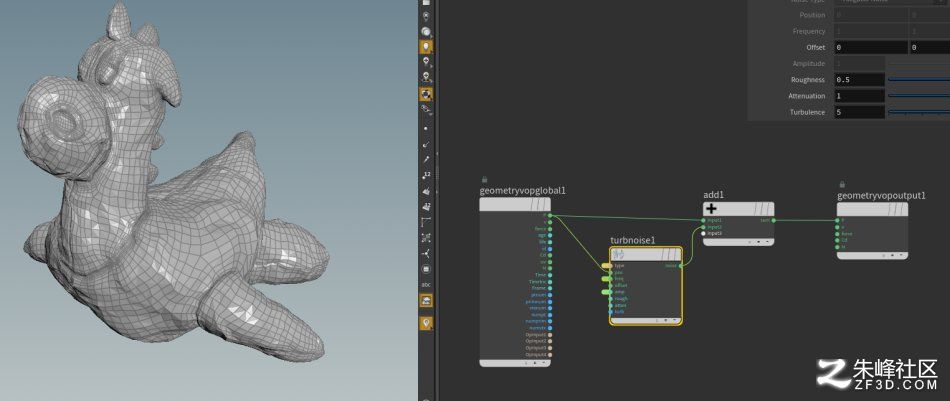

創建pointvop 給模型添加擾亂，這一步是為了讓切出來的模型邊緣不會太整齊，擾亂不宜過大，否則會有很多裂痕
?

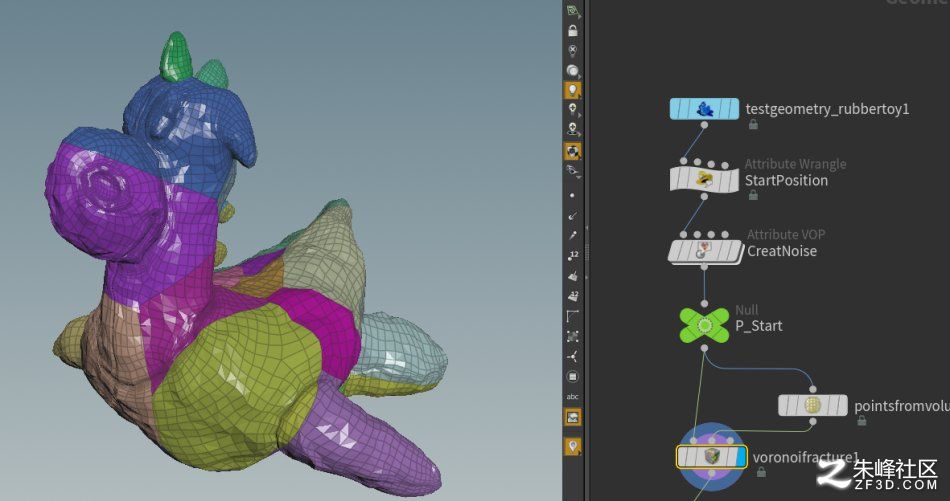

把模型破碎開
?

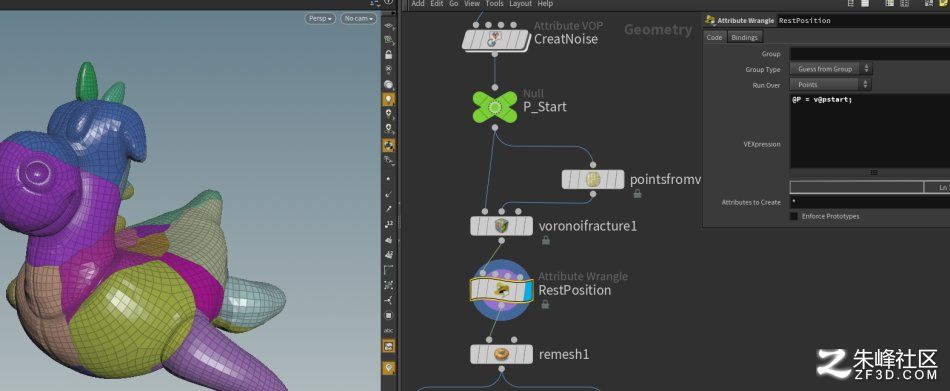

用attribute wrangle把原來沒有擾亂的模型位置信息給到現在的位置信息上，讓模型回到擾亂之前的樣子這樣模型的切面的邊緣就不會太整齊  @P = v@pstart;
?

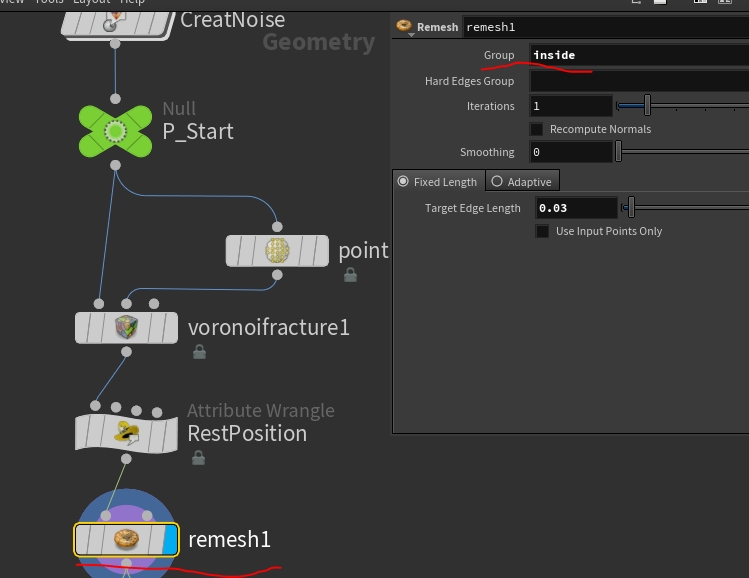

用remesh把破開的模型內部面重新拓撲細分


?

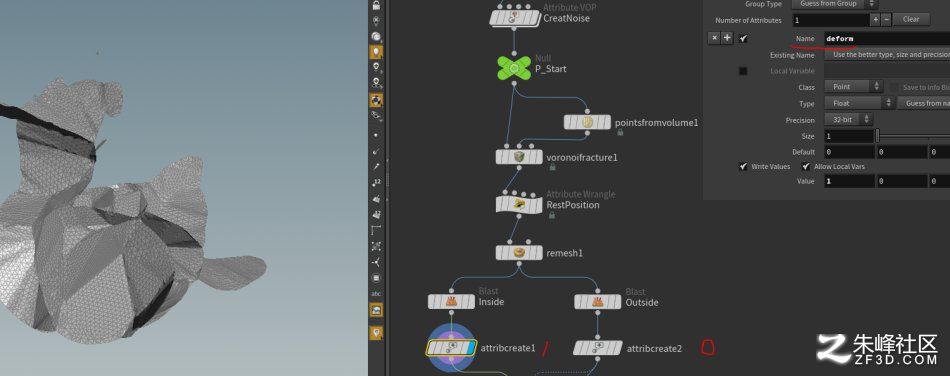

分別用blast單獨取出模型的內外面，分別創建屬性deform 內部面為1，外部面用0
?

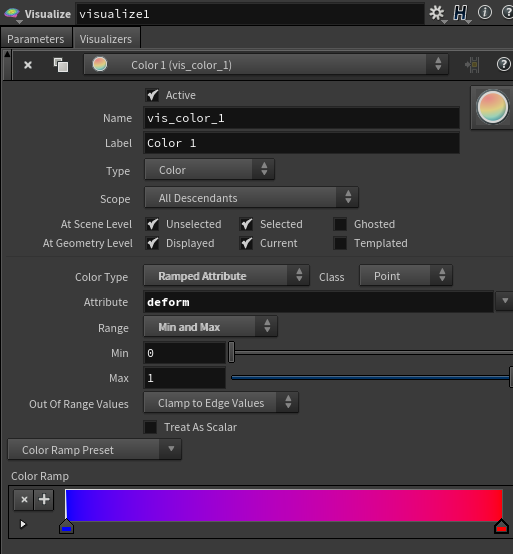

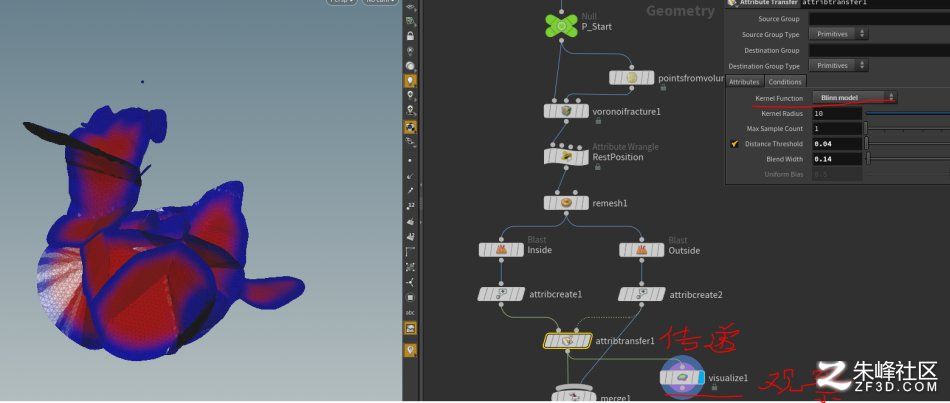

將deform屬性傳遞，可以用visualize進行觀察


?

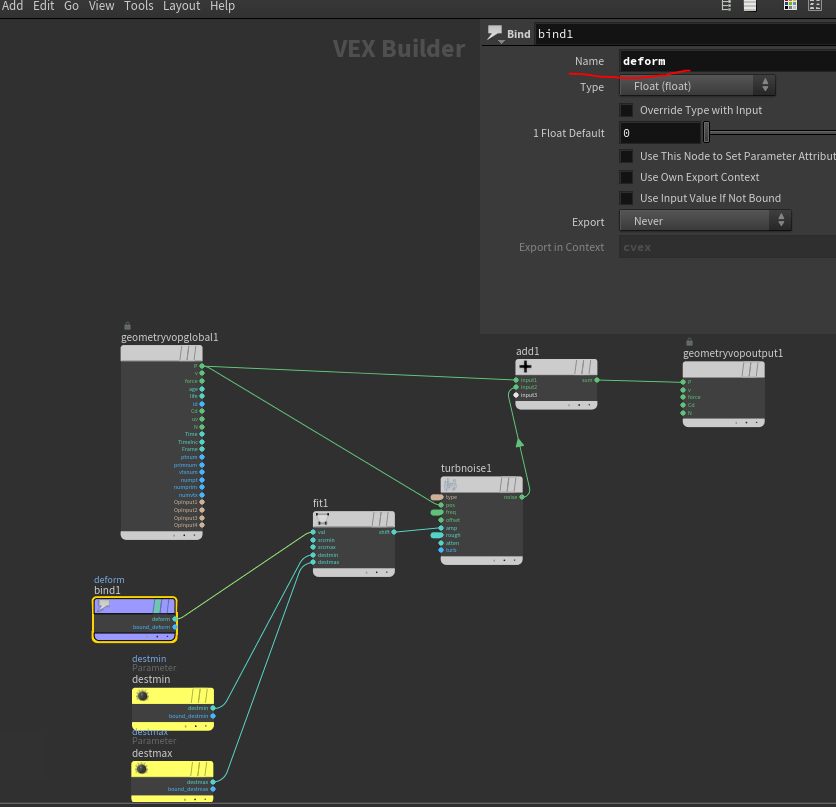

用merge將傳遞屬性后的內外面merge在一起，加上pointvop給內部面添加細節，用bind將模型的deform導入進來用fit進行最大最小值限制，并連接到turbnoise的amp

最后用normal進行法線統一。?

注：這個方法如果要在破碎之后的運動碎塊上加細節需要用到Transform Pieces節點，否則添加的模型擾亂會一直在動，傳遞的屬性也會動。?



用timeshift固定一幀。?

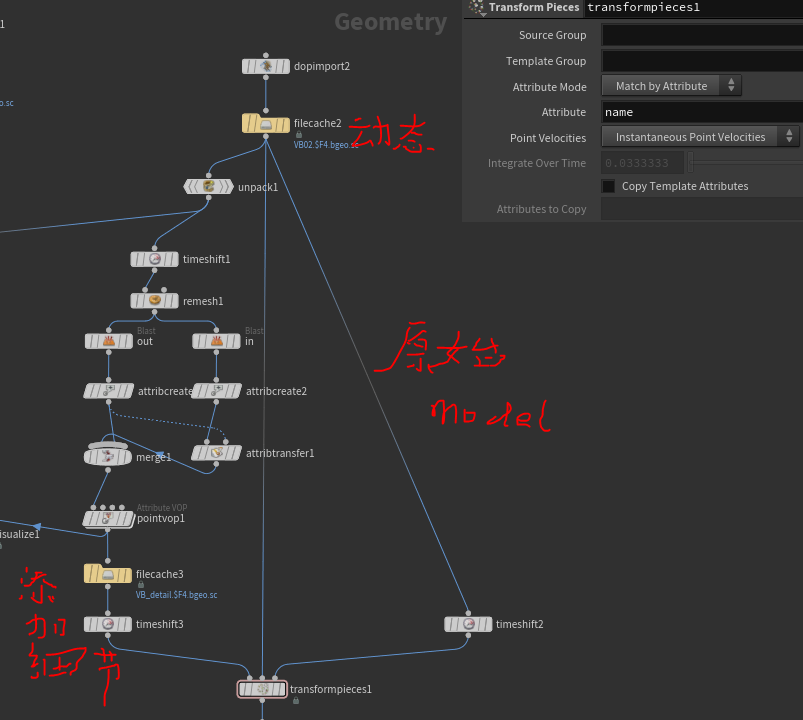

TransformPieces端口一鏈接添加過細節的模型第一幀，端口二原始d動態模型，

端口三原始動態模型第一幀


Keep Enjoy！
