ZMapper 導出法線貼圖詳細參數講解

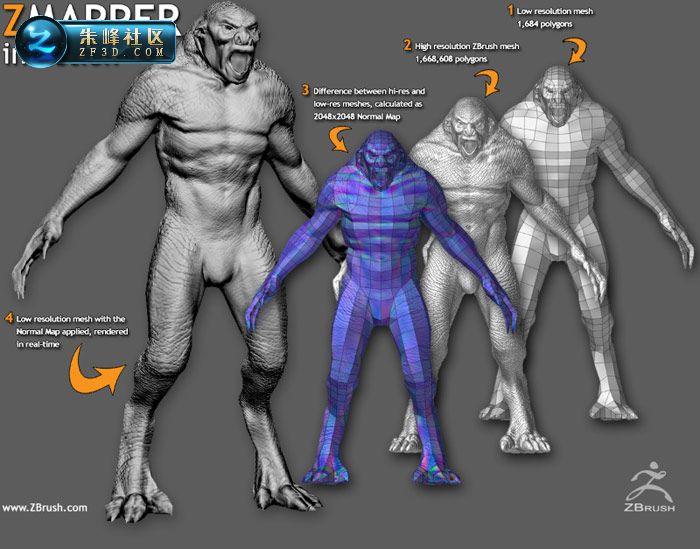

ZBrush的法線貼圖輸出插件ZMapper其主要功能是幫助用戶更快捷有效的輸出在ZBrush中制作的法線貼圖。ZMapper是ZBrush的一個插件，Pixologic公司今年11月推出,免費下載全功能版本。它是創建Normal Map的專用工具。

在這篇文章中我將介紹ZMapper的安裝
以及一些主要功能的使用方法

ZMapper 可以在pixologic的官方網站上免費下載
http://pixologic.com/home/home.shtml

首先將下載到的ZMapper_RevD.zip文件解壓
接著將文件夾內的ZMapper.zsc與ZMapperData復制到ZBrush安裝目錄下的ZScripts文件夾中
復制好了就可以啟動ZBrush了

運行ZBrush后
在屏幕上方的菜單欄中找到Z*
在點擊出現的下拉菜單中選擇load
在彈出的窗口中選擇ZMapper.zsc并打開

成功讀取后會在Zplugin菜單下出現ZMapper的啟動按鈕

現在我們便可以開始使用ZMapper了

這里需要注意的是
啟動ZMapper有一個前提條件
即在ZBrush中存在可用于輸出貼圖的模型

那么為了繼續講解接下來的步驟
我在這里把一個簡單的模型導入到ZBrush中并進行一些雕刻

在啟動ZMapper前
我們需要將模型恢復到?jīng)]有細分之前的原始狀態

恢復模型后我們便可以點擊Zplugin下ZMapper啟動按鍵來運行這個插件了

啟動ZMapper后其主界面將出現在屏幕下方

以下是ZMapper的整體界面

ZMapper的菜單相對比較復雜
對于剛接觸ZBrush的新手來說有一定的難度
在這里我將把菜單中的主要功能講解一下
以方便大家的學習

首先是第一組選單
需要注意的是菜單命令中以橘黃色顯示的字母為相應命令的的快捷鍵

Blackground：用于調節背景的亮度，滑桿控制，越靠左背景越暗
Local Light：使用定點燈光，燈光以黃色方塊顯示，點擊拖動可以改變燈光位置
Opaque：取消選取后ZMapper 操作界面將變成半透明
RenderRgn：選擇渲染貼圖的范圍，選定后ZMapper將只生成范圍內的貼圖

Transform菜單組

Rotate：旋轉物體，操作與ZB標準操作相似
Scale：調整物體的顯示大小，可以通過點擊右鍵推拉實現
Move：移動物體

Mesh菜單組

Faceted：點選后將采用硬邊顯示
Smooth：點選后將對模型采用平滑顯示
Spin：點選后模型會圍繞中心點轉動，如果你覺得干擾操作的話你可以將其關閉
Recenter：點擊后將物體重新置中

Morph Modes 菜單組

Morph 3D：點選后模型將在原始模型與雕刻后的細分1級模型之間進行變換
Morph UV：點選后模型將在原始模型與模型UV的拆分塊之間進行變換
Freeze At Target：點選后模型顯示將固定在變換后的形式
Morph Speed：用于控制變換速度的快慢，滑桿控制，越靠左變化越慢，數值為0時關閉變化

Wires 菜單組

PolyFrame：顯示模型線框圖
TanFrame：顯示模型切線方向
NormFrame：顯示模型法線方向

Screen菜單組

Snapshot：建立一張物體的快照以便與原模型對比
Dispose：刪除建立的快照
Save：保存當前即時渲染的圖象

Display菜單組

滑桿用于控制物體顯示的大小，越靠左越物體越靠近鏡頭
Object space N.Map：顯示物體空間法線貼圖
Tangent space N.Map：顯示切線空間法線貼圖
Normals：顯示物體空間
Tangents：顯示切線空間
UV seams：顯示UV接縫
Groups：顯示組
Texture：顯示模型的貼圖

菜單下方的
這兩個按鈕

Save configuration：保存當前的菜單設置
Open configuration：讀取菜單設置

ZMapper 提供了豐富的菜單預設
使用時你可以通過Open configuration來讀取
這個選項用于顯示高精度的模型效果

在生成法線貼圖時
我們需要打開 Normal & Cavity Map選項卡

在選項卡打開后的界面中

Flip Image Vertically：為反轉貼圖文件
Flip Red Channel：為反轉紅色通道
Flip Green Channel：為反轉綠色通道
Switch Red And Green Channel：為交換紅綠通道

RGB Sharp：主要控制法線貼圖的銳化程度，滑桿控制，越靠右產生的法線貼圖就越銳利
RGB Blur：主要控制法線貼圖的模糊度，滑桿越靠右越模糊

Samples：控制生成法線貼圖時的采樣值，滑桿越靠右采樣越高
Subdivde：控制模型的細分度，滑桿越靠右細分度越高
這兩項可以有效的控制生成的法線貼圖的質量

在生成法線貼圖時你可以在Display菜單組中選擇生成的法線貼圖類型
如果生成的貼圖存在問題可以嘗試將Raytrace選項更改為Interpolate

最后單擊Create NormalMap
來創建法線貼圖

在創建完法線貼圖后
ZMapper會將其儲存在ZBrush的Texture中
你只需要使用ZBrush導出成位圖文件就可以在3D軟件中使用了

下面是在MAYA中的最終渲染效果
Diffuse Intensity：控制物體自身材質的漫反射強度，滑桿控制，越靠左越弱
