RealFlow與Maya交互流程

導言：

本教程講解了RealFlow與Maya之間的流程，并結合了一個小案例講解了其中的知識點，重點不是結果，而是整個過程。

下面教程開始

第一步

準備工作，安裝RealFlow和Maya的接口。（圖01）

圖01

第二步

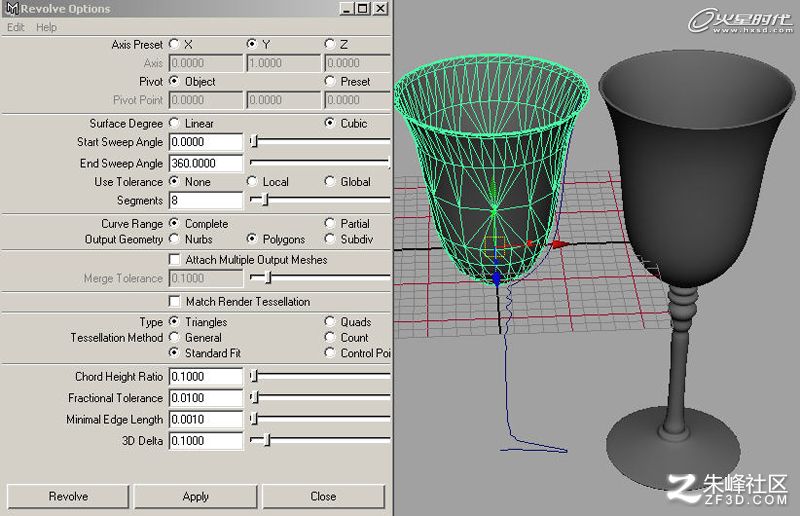

創建一個你想要的容器，需要注意的是這個容器必須是多邊型且是三角面的，否則導出的SD格式模型將不被RealFlow所識。（圖02）

圖02

第三步

以SD文件導出，默認設置就可以，在打開RealFlow之前，先看一段RealFlow的介紹，不知道的可以稍微了解下。

RealFlow引入一種新的算法，用粒子系統模擬流體。此算法基于真實的流體動力學方程，它的完全、CPU增強，使RealFlow模擬達到高度真實。

RealFlow能夠模擬多種不同的流體，流體的行為取決于一些參數，比如viscosity粘質，pressure壓力，drag factors延遲因素等等。流體粒子也與運動的物體（三角網格）互相作用。RealFlow內置了兩個引擎，高級的流體動力學引擎和強大的碰撞檢測引擎，利用它們RealFlow能夠完成令人驚訝的真實效果。

用RealFlow可以模擬氣體在管子里擴散或穿過閥門系統，水流倒?jié)M瓶子或杯子，高粘度的流體比如蜂蜜或果凍，甚至流沙（如果我們把它看成流體）等效果。

實際上，很多效果，比如漩渦，壓力或震動的波，容器運動產生的波等等，都可以從RealFlow得到。

RealFlow與當前市面上其他商業粒子系統的主要區別，在于RealFlow粒子的自影響能力。在其他類似的程序中，僅用外力比如磁場，重力場，風等支配粒子運動。

RealFlow把整個粒子系統看作一個連續的介質，通過它流體粒子能夠互相傳遞各種信息。此獨一無二的特性能讓RealFlow以其他任何類似的程序中從未見過的方法精確模擬流體物質，實現了把流體動力學帶到桌面電腦。

第四步

打開RealFlow，最好在工程文件這里設置一下，有利于以后的工作。（圖03）

圖03

第五步

導入剛才的模型，然后做一些必要的設置，模型所放為原來的0.1，可大大加快在RealFlow里的操作速度。（圖04）

如04

第六步

具體菜單什么的就不詳說了，可以看幫助文件，對涉及到的視窗簡單說一下。

窗口的縮放、旋轉、平推以及物體縮放、旋轉、平推的和Maya一樣。（圖05）

Alt﹢W最大化窗口。

1、2、3、4分別是頂、前、側、透視圖。

D健或者按7、8、9、0是物體顯示模式的切換，對應Maya的1、2、3、4、5。

圖05

第七步

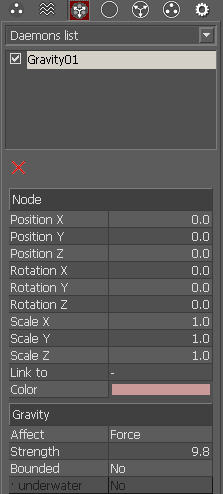

給場景添加一個重力，默認是不會關聯到任何物體的。（圖06）

圖06

第八步

在場景樹里進行物體與動力學以及粒子之間的相互關聯，用左鍵拖就可以，點右鍵移除。（圖07）

圖07

第九步

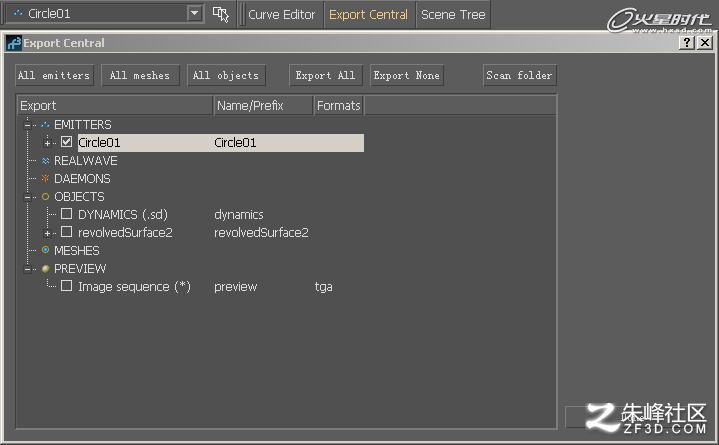

在輸出中心勾選發射器選項，這樣的話會在工程文件下輸出一些臨時文件，以后倒退查看的時候就會有一個交互，不必重新渲染。（圖08）

圖08

第十步

其它的就看我的一些個人參數吧。（圖09）

圖09

第十一步

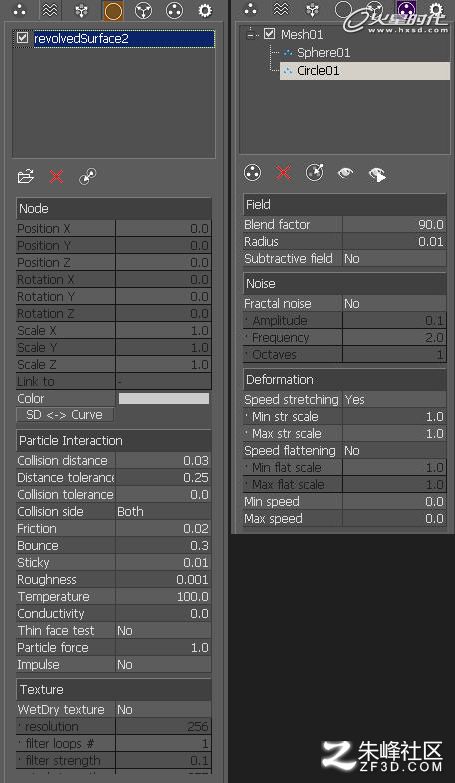

該面板包含了在RealFlow內部控制多邊物體的一些參數，這里支持3種物體文件格式：從3D Studio MAX（及以前版本）導出的ASCII文件（ASC 格式），LightWave 3D objects（.LWO格式）和Alias|Wavefront，Softimage ASCII格式（.OBJ格式）。

RealFlow在Obiects面板中保持著一個可見物體對象列表。以下幾個控件可以管理該列表。

Import：將一個ASC，LWO，OBJ或DXF對象裝載到RealFlow中。

Remove：從列表中刪除一個對象。

Remove All：刪除列表中所有物體對象。

你可以用鼠標在列表中選定一個獨立對象，然后更改其屬性。（圖10）

圖10

第十二步

本來做的動畫是倒完水后有落下一個大水滴，然后在已經平靜的水面上濺起一些水花，多余的那些就不用看了。（圖11）

圖11

第十三步

輸出，如圖勾選，然后Action，等吧。（圖12）

圖12

第十四步

在渲染完的高興之余，就可以打開Maya輸入Mesh了，Mesh在你所建Realflow的工程文件下。（圖13）

圖13
