封神榜大賽入圍作品《申公豹》Maya教程

作者：王 鑫

使用軟件：MAYA  ZBrush  Dfusion  Photoshop

制作說明：申公豹雖然是一個邪惡的角色，但我還是喜歡把他做成Q版的角色。而他的坐騎是黑點虎靈獸。我就把他和他的坐騎融合在一起，希望大家能喜歡，謝謝！

原設

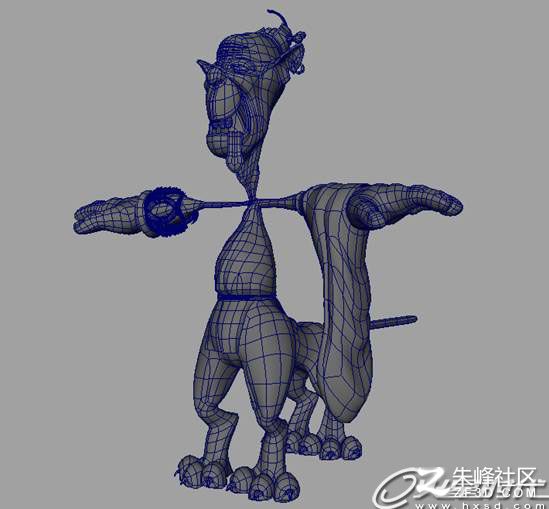

首先是模型，模型主要考慮的是布線。

一、模型

我們主要以頭部為例來講解。雖然是夸張人物的模型但還是要以正常的人物結構去做。注意人物的肌肉走向和這幾個重要的結構，例如從俯視看下去人的前額頭是比后腦小的，還有下額的部分都要注意。好多剛學習建模的朋友好像都不太注意這樣的部位。

肌肉走向

前額頭和后腦差異

下額的肌肉走向

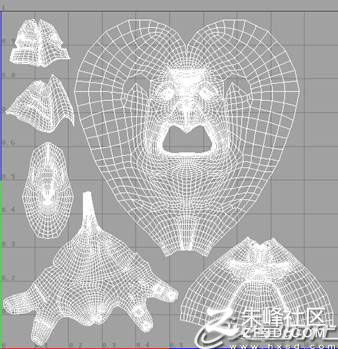

模型做好后將UV分好，就可以導入ZB里刷刷細節了。

二、導入ZB，導出法線貼圖和置換貼圖

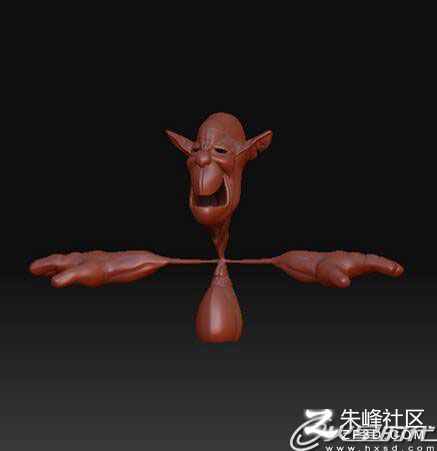

導入ZB

導入ZB主要是生成法線圖和置換貼圖。

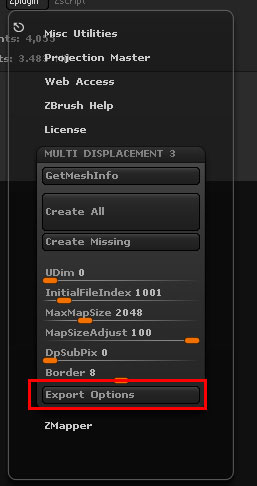

模型在ZB刷完后將模型光滑恢復原始級別，點擊菜單欄中的zplugin >MULTI DISPLACEMENT 3這個面板。

(MULTI DISPLACEMENT這個插件提供兩種重要的功能 。

1、當用MD3輸出32-bit的置換圖時,貼圖的縮放會被烘培到輸出的貼圖中,無須再記錄Ahpha Depth Factor。

2、MD3 允許根據一個模型中不同的UV貼圖坐標在一個通道中生成多個置換貼圖。

將MULTI DISPLACEMENT3 展開點擊輸出的選項

在ADE的窗口后選擇R32選項，(因?yàn)?6-bit產生的質量沒有32-bit的高，MAYA中的mental ray渲染器都支持32-bit的浮點置換。

設置完畢后點擊Create All生成指定文件，然后還要將生成的tif的格式轉換為mental ray的map的格式.，mental ray有個工具命令是imf_copy，這個命令就可以把tif轉換成map。

 輸入命令為 Imf_copy –p xxxxxxx.tif xxxxxxx.map按回車確定。

也可以用這個批處理的命令:

convertfile

@IF %1 == "" GOTO end

imf_copy -p %1 "%~d1%~p1%~n1.map"

@SHIFT

@GOTO convertfile

:end

@ECHO.

@ECHO Done!

@pause

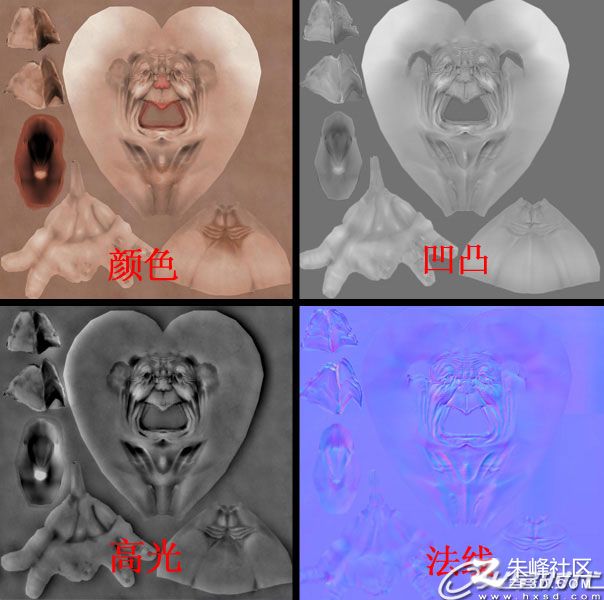

接下來在PS里做color bump 高光 法線的貼圖。

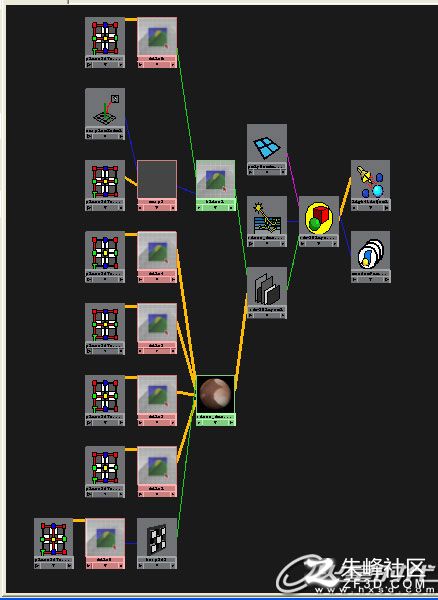

貼圖完成后調節模型的材質，這里我用到mental ray的SSS材質， SSS材質的教程在火星上很多大家搜索一下就可以找到。

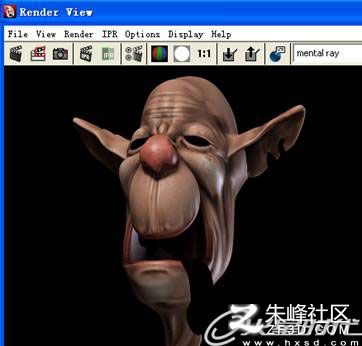

得到最終的渲染效果。

三、衣服

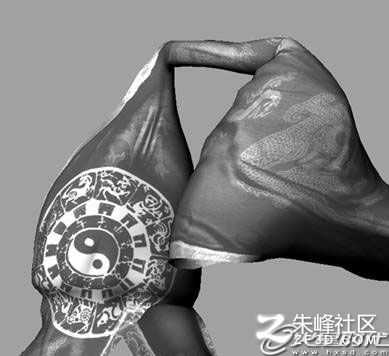

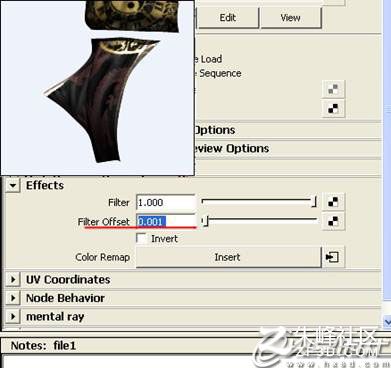

接下來是衣服的制作，介紹一下衣服的褶皺.，衣服的褶皺我這里主要是靠模型和凹凸來完成的，我調節了凹凸貼圖里的Filter offset 這里打到0.01會使你的褶皺看起來更柔和。

 然后是衣服的材質，做這種綢緞的高光主要是高光的貼圖!

 先將顏色圖在PS繪制好后，可以將其導入Crazybump這個軟件，用它來調節高光和法線都很方便，可以大大節省我們的工作時間。

這是高光的效果

四、毛發

模型腿部的毛發是用shave這個插件來完成的

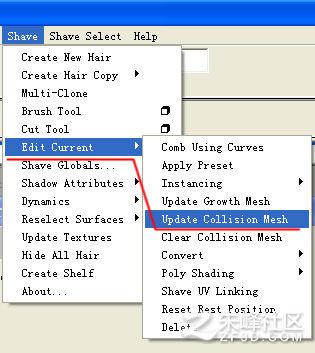

創建毛發后,選擇毛發點擊

這樣使你創建的毛發和你的模型不會發生穿幫!

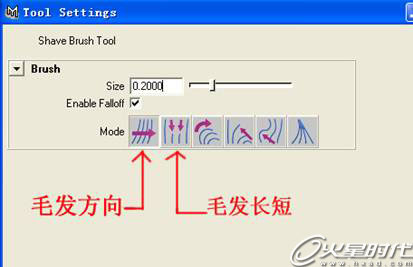

利用 可以梳理你毛發的長短和方向。

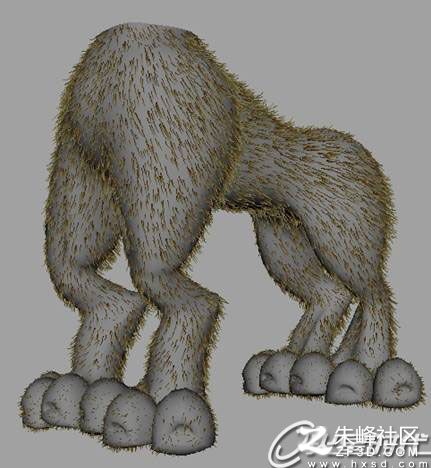

渲染出豹子的毛發效果,我還用了幾張貼圖分別是color 毛發的頂部顏色、底部顏色、雜色。

最終渲染和通道。

五、后期

后期的分層渲染很重要，我這里分了皮膚、毛發、屬、布料、OCC等多個層，最后在Dfusion中進行合成。

最后在PS里做出背景，我感覺這個作品背景是我的一大敗筆!呵呵我會繼續努力的!

小結：到這里基本結束了，這次做這個作品使我很有進步但也有很多不足的地方。做這個教程就是使大家看看我那里不足使大家共同進步，為中國的CG事業做出貢獻!
