導言：火星網的各位網友，大家好，很高興能在這里分享奧迪R8變形金剛的制作過程，相信《變形金剛》系列電影給大家留下了深刻的印象，我也是它的影迷，雖然奧迪R8在《變形金剛2》中有體現，但我仍然希望做一個屬于自己的。在完成了R8車輛的模型之后，我開始著手制作自己的奧迪R8變形金剛，初次做教程，有講的不妥之處歡迎批評指正。
使用軟件：3ds Max、vray、ps
個人簡介
田敬彪，網名：ASSSAA，目前就職于常熟市虞川動漫傳媒有限公司，擔任模型師。工作之余做一些CG作品是我的興趣愛好，我CG的道路上我也認識了好多朋友，在這里特別要感謝許永華和顧建澤對我的幫助。
博客地址：http://blog.sina.com.cn/asssaa85
qq：497393674
參考資料收集
我搜集了一些參考素材，主要是作為變形金剛身上機械零件的參考。變形金剛的身體上的零件很多。平時多參考一些機械零件是個不錯的選擇。（如圖01）

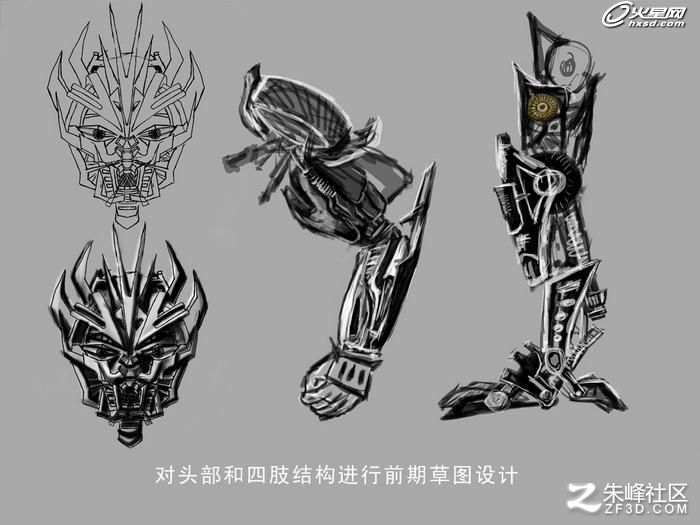

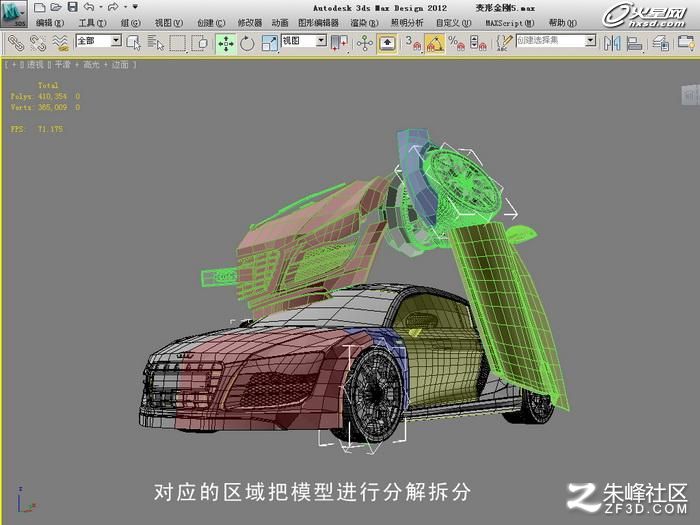

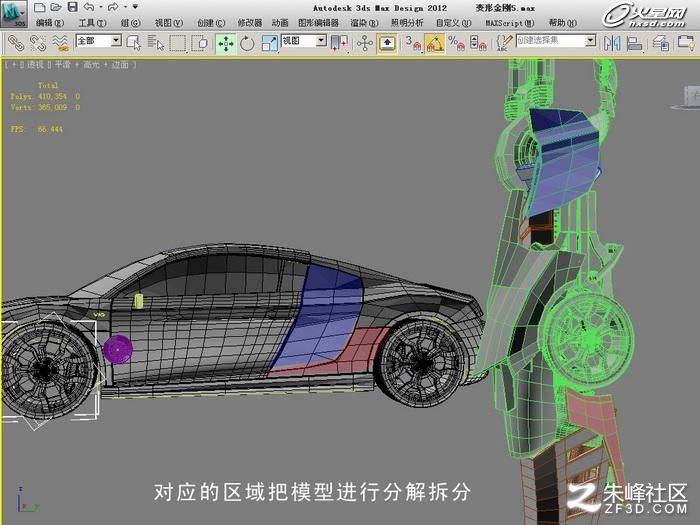

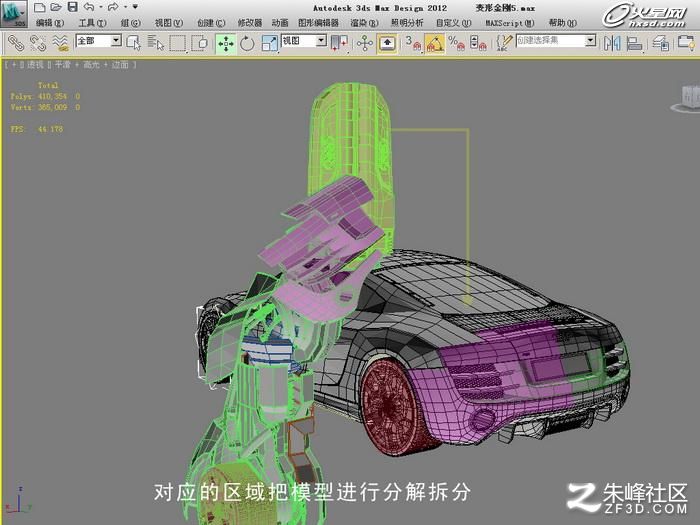

我首先在草稿本上設計了一下草圖，對制作模型有個大體的依據，然后結合車的形態，把一些主要部件進行拆分，對應放在變形金剛的各個部位。（如圖02、03、04、05）
模型制作
關于模型的制作沒有太多的方法，主要是poly建模，雖然變形金剛看起來復雜，但其實都是多邊形的集合體，所以建模沒有難度，主要是靠耐心，很多小零件組合起來，如果沒有武器的話，基本上是屬于左右對稱的，做好一半鏡像一下就可以了。（如圖06）

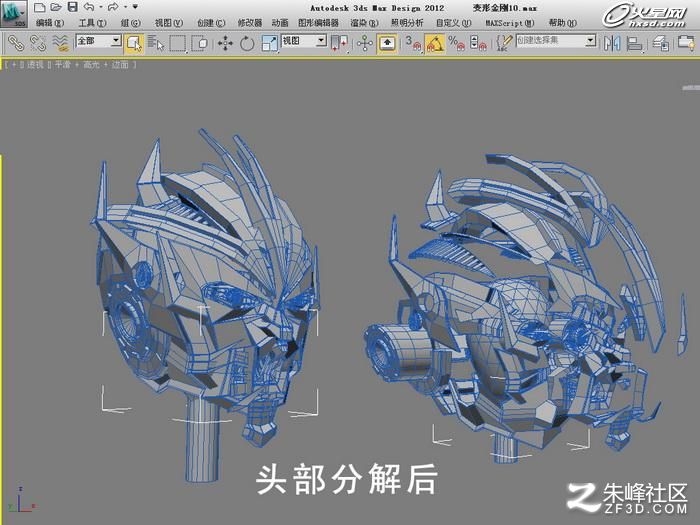

我把頭部模型拆分開，就是下圖的效果，頭部由許多小零件拼接而成，需要不斷的添加完善細節，使其看上去很復雜。（如圖07）

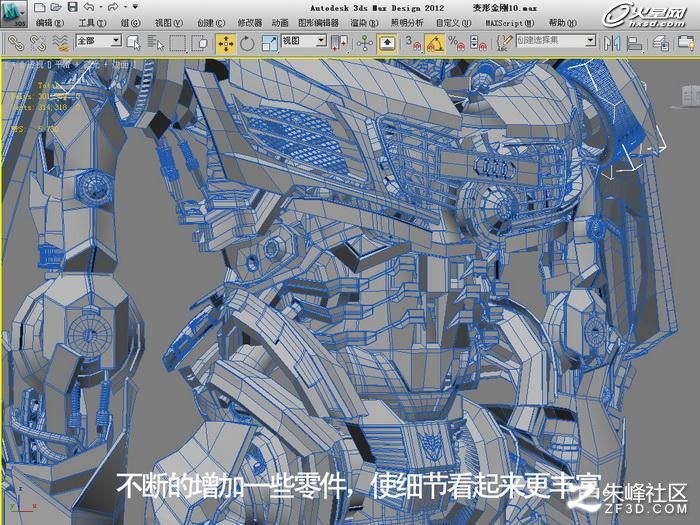

接下來不斷的往身體里添加一些機械零件，我還參考了奧迪R8底盤效果圖，參考其中的一些零部件，并將其添加到模型中。（如圖08）

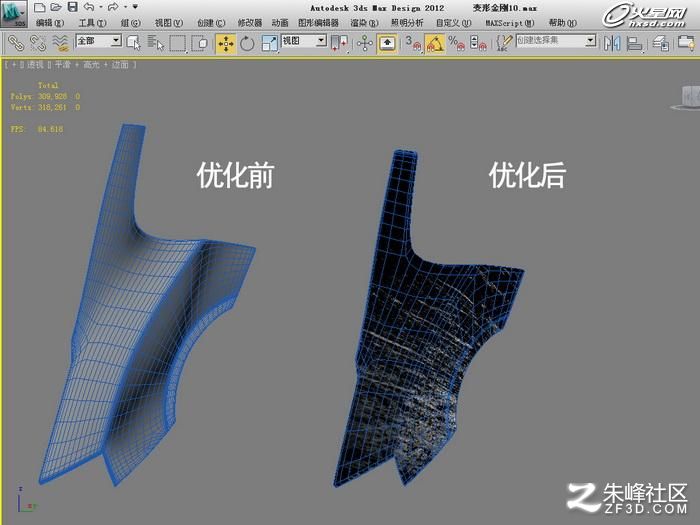

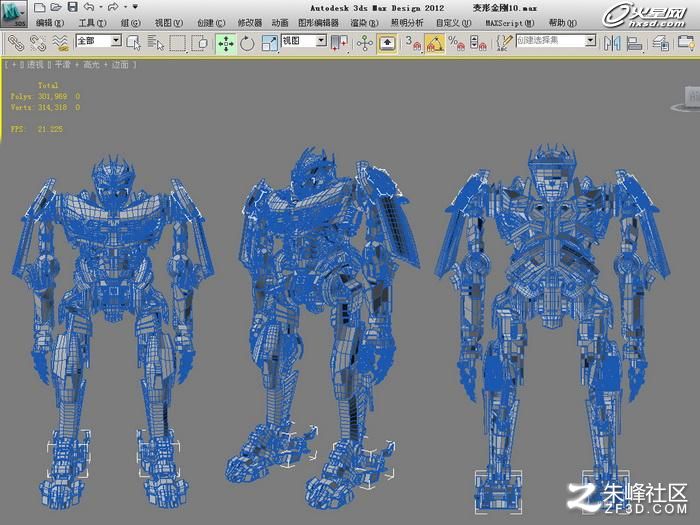

所有的模型完成后，我開始手動優化模型的面數，雖然是靜幀作品，考慮到自己的計算機硬件承受能力，我還是決定手動將模型全部優化了一下。優化后的模型面數為481767。在計算機可以接受的范圍。（如圖09）
骨骼綁定

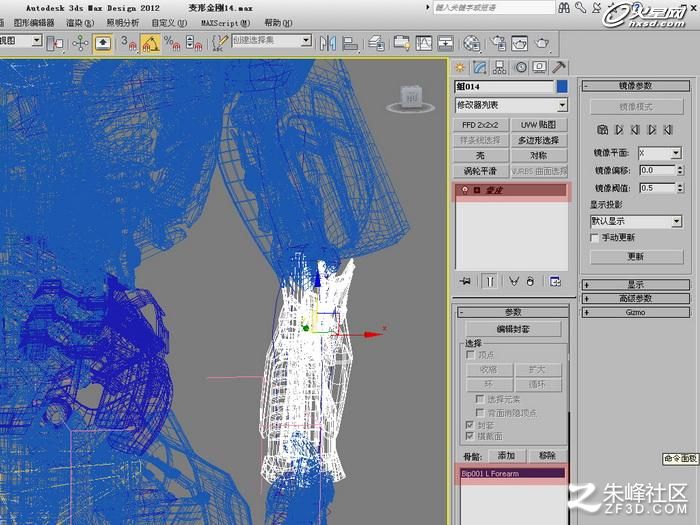

下面我開始綁定骨骼。機器人大部分都屬于剛性骨骼，這里使用標準biped骨骼，我首先將模型按照人體的骨骼進行成組。比如左小臂，成組后給蒙皮命令，并添加相應位置的骨骼。（如圖10）

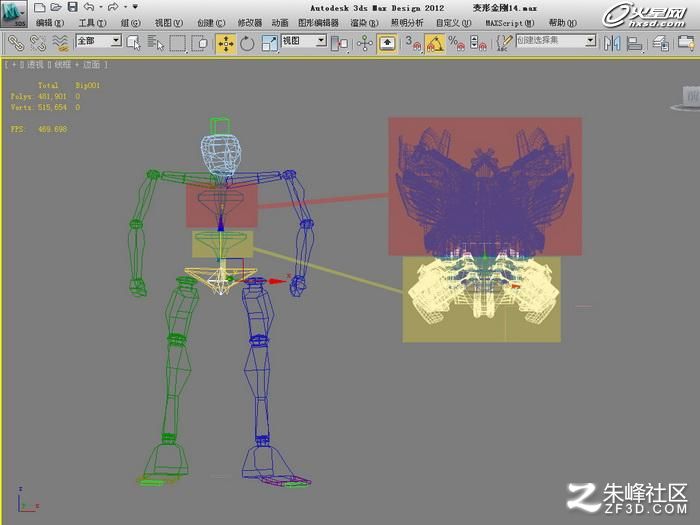

脊椎給了兩塊骨骼，考慮到模型結構，我選擇胸腔部分一塊，腰部一塊。這樣能滿足其轉體和做動作。全部綁定好之后擺好Pose。（如圖11）
燈光制作

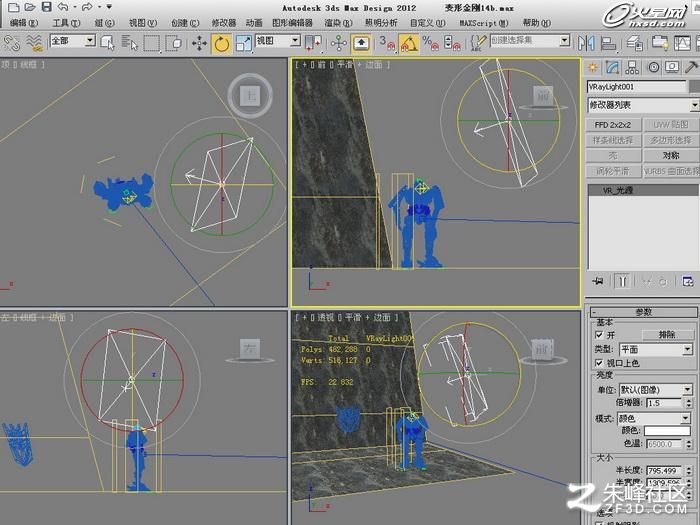

燈光部分我設置的比較簡單，燈光主光源我選擇一盞vray面光源從頂部投射，照亮整個場景。周圍放置幾塊反光板。眼睛周圍放置兩盞泛光燈，使其眼睛發出藍色光芒，同時鏈接到頭部骨骼上。（如圖12）
材質制作
材質主要是車漆的材質和斑駁金屬的材質，其他材質就不詳細介紹了。

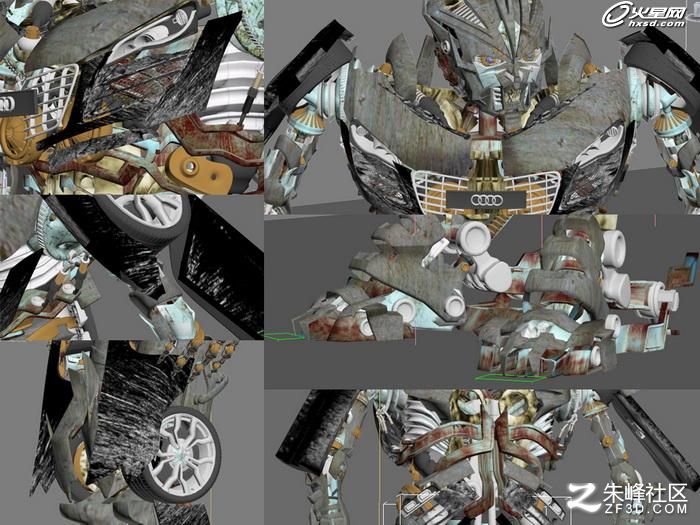

車漆我用的是紅色的，上面有些泥濘的痕跡，不同部位的新舊程度也不一樣，輪胎后方的部位泥巴效果要強調一下，車頂?shù)牟课痪筒挥锰貏e明顯，結合一些泥濘貼圖，配合uvw不斷變換角度。不斷測試，最后得到滿意的結果。（如圖13）
車漆材質（如圖14）

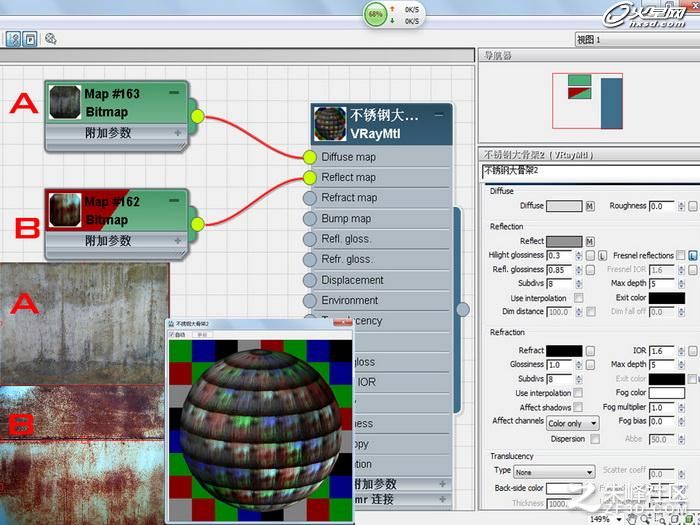

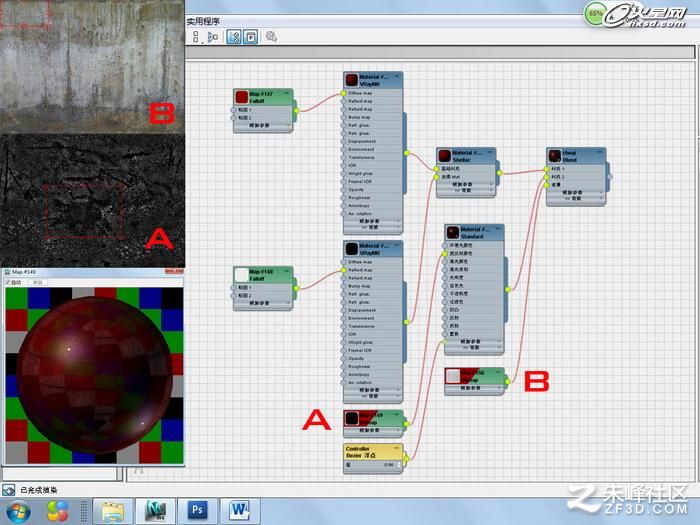

金屬材質（如圖15）
渲染設置

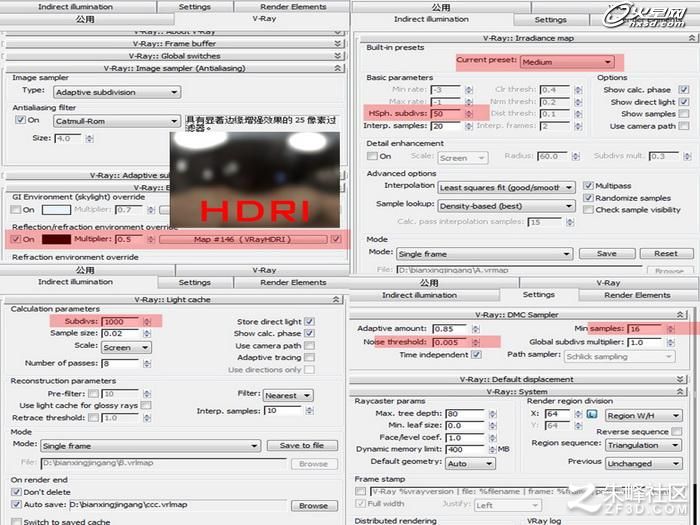

選擇合適的位置架好攝像機，渲染的設置也是vray比較常用的設置，這里我在反射環境中添加了一張hdr貼圖。保存發光貼圖和光子貼圖，渲染出了diffuse貼圖和AO貼圖。（如圖16、17）
后期處理

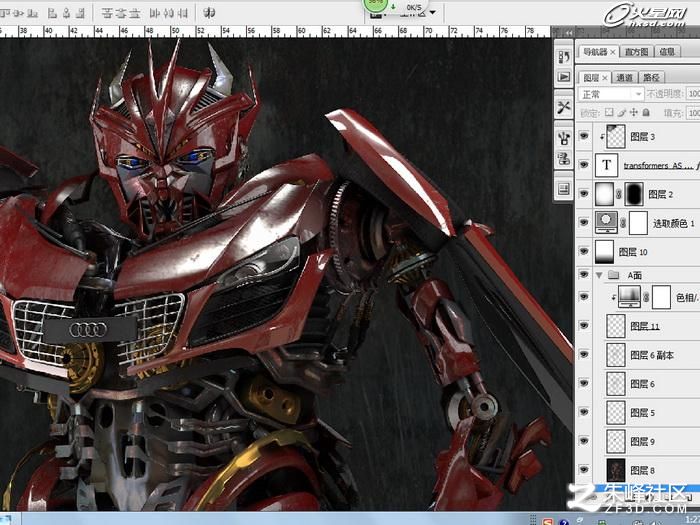

在Photoshop中進行后期修圖，通過疊加AO層，進行色相飽和度、可選顏色和增加暗角等方式，達到自己滿意的效果。（如圖18）
最終效果：（如圖19、20）
講到這里整個教程就結束了，感謝大家耐心的觀看，這樣籠統的講述不知道能否達到最終效果。我希望能對一些初學者起到一些幫助作用，做自己感興趣的東西是個漫長而復雜的過程，需要大家保持一定的熱情和耐心，我CG路上我也是初學者，我會和大家一起努力。再一次感謝火星提供這個平臺，也希望火星網越辦越好。謝謝大家！
