室內設計混合貼圖方法集錦

　　本教程的主要目的就是講解一下混合貼圖方法。這里的混合貼圖指的同時應用兩種或兩上以上的材質混合貼在兩一表面。
　　一、地面貼圖學習

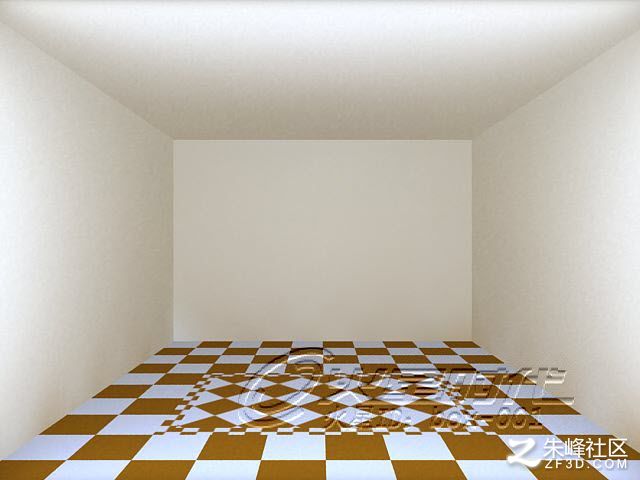

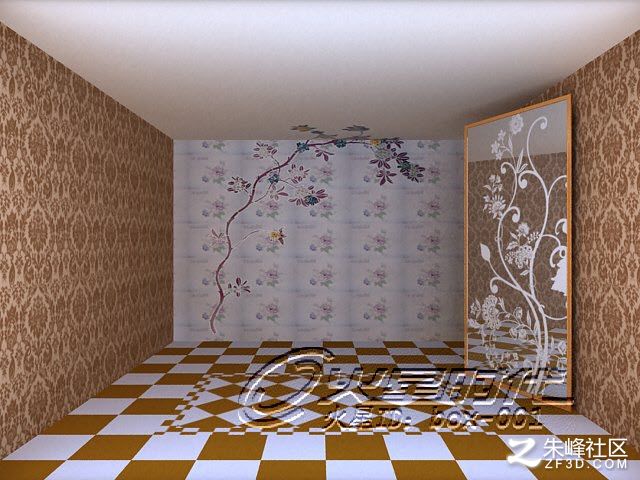

　　例如圖1中地面地磚，為兩種材質組合而成。

下面用二種不同的方法來實際例圖1中地面的效果。

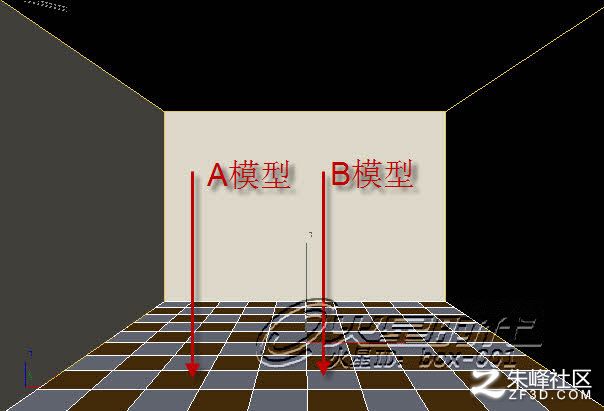

１、第一種方法是從模型角度去想：如圖2


　　別指定不用的ID值之后，再用多維子材質貼圖。這種方法優點和缺點都很明顯。優點就是可真實表現地面，如果想表現得更為真實，可冒險一試，除此之外，你還可以把地磚的縫也用模型建出來，使其能更好的表現地磚的真實光影。缺點則是增加了工作量，模型面的增加也加大了電腦的負擔。想像一下，如果是一個大市場，這樣多的面也是一件可怕的事。所以這種方法大多用在對真實性要求比較高的電影之類。當然，如果是一個小場景的地面，大家也可以試一下。先把地磚和地磚縫（地板也行）用模型建出來，或許可以得到很好的效果。但是對于一般工作來說可以用一個面，一張簡單的貼圖就OK了。

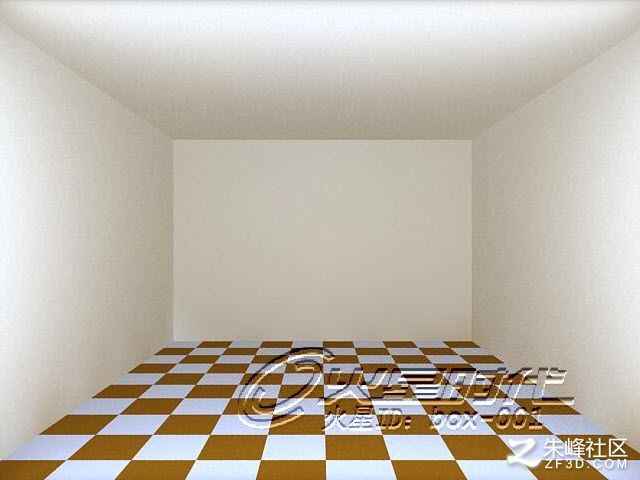

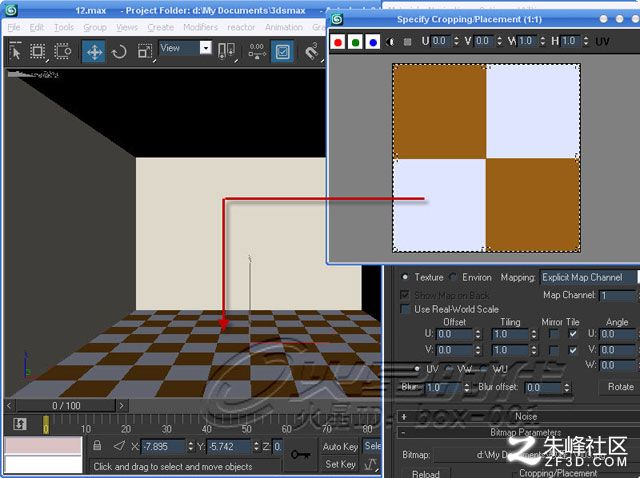

例圖3

２、在實際中可能會是更為復雜的地面，可能我們要用地磚分出一個功能區。
　　如例圖4


　　實際思路還是和上面的例子是一樣的。從模型和貼圖兩方法想。

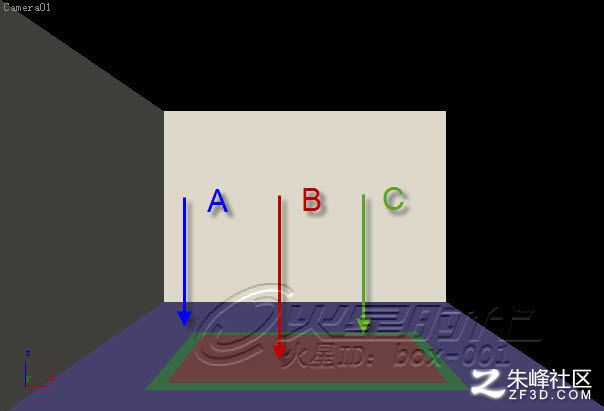

　　例圖5


　　這次我們用了混合方式，建了三個模型，再在三個模型上使用用貼圖方法。
　　說明一下，中間的那兩個面用的是box建模，而不是用的面片。主要就是如果用面片建不能和地面相疊在一起，那么面渲染就可能會出錯，而且向上移動又有可能出現錯誤陰影。所以還是用box建好一點。
　　那能不能用一個面實現呢？實際也可以。最為簡單的方法就是在后期軟件中畫出整個地面，再貼在地面上就行了。笨是笨了點，但是也非常實用。

　　墻面鏡面的加深對混合材質的理解

還有一個特別的方法。就是用Blend（混合）貼圖的方法。也可能在一個面上表現出例圖5中的結果，我試了一下發現過程非常復雜。（你看完下面例子可以試做一下用混合材質貼地面）所以就直接說用混合材質貼墻紙和鏡子的方法。

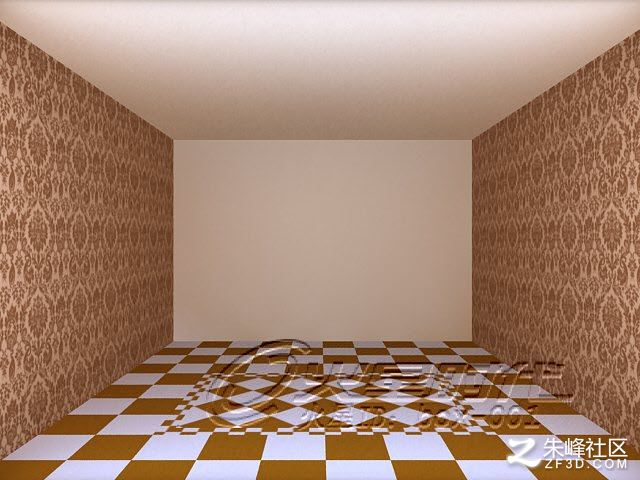

　　如圖6


    這個墻紙實際上只是使用了一張黑白的貼圖，如此就可以用混合材質來表現了。墻紙的顏色可以很方便的改變，這就是用混合材質的優點之一。
　　下面這就是那張貼圖。

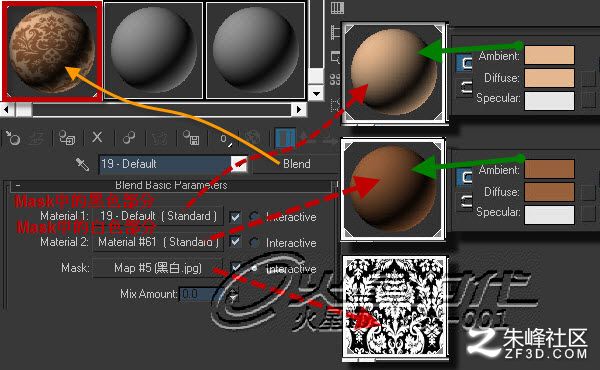

    貼圖方式如下：

    例圖7  帶磨沙圖案的鏡子

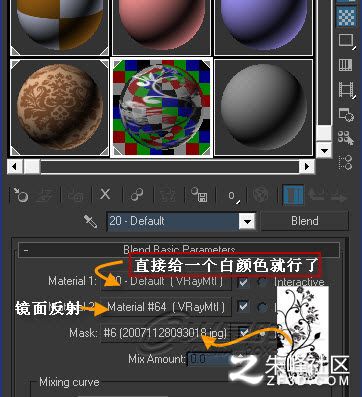

    貼圖方法如下：

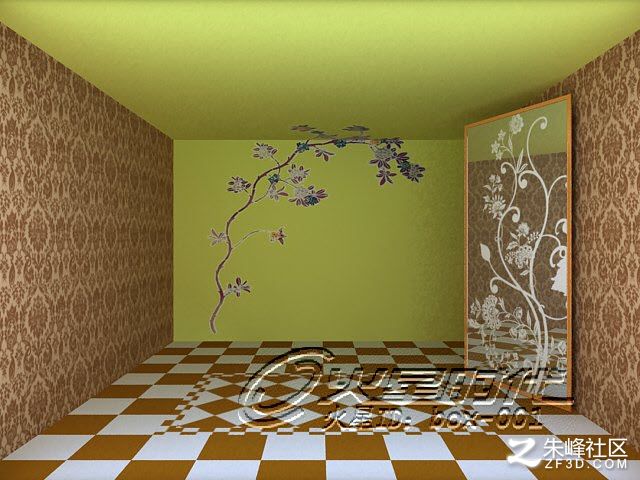

二、下面來講本教程最主要的藝術手繪背景墻的制作

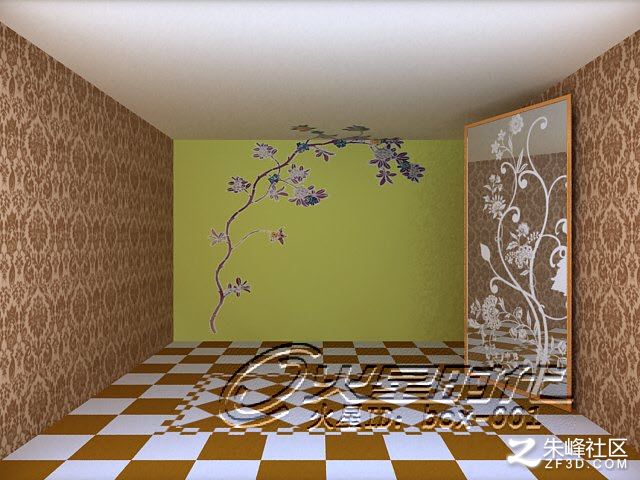

例圖9


    首先找一個手繪圖的圖案作為混合材質的遮罩層 �？梢钥闯�，在上面兩個例子中都是使用的黑白圖案來做的mask，而在下面的例子中我們將使用另一種方法做。就是使用圖片的透明通道。注意：支持透明通道的常用圖片格式為GIF和TGA。
　　我偏向使用TGA。主要是因?yàn)樗鼘?duì)圖片顏色保得留比較好，而且，GIF是一種為網絡傳播而開發出的，它體積小但是對顏色支持不太好。

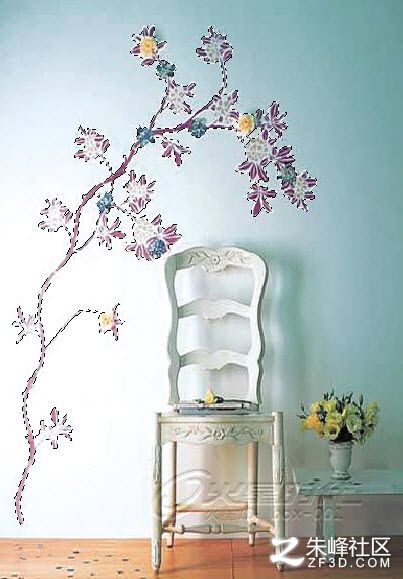

　　我先從網上找了一個圖案，在PS里處理好。如下為我的處理方法。先用選擇工具選擇我們要的部分，再進行后面的過程。

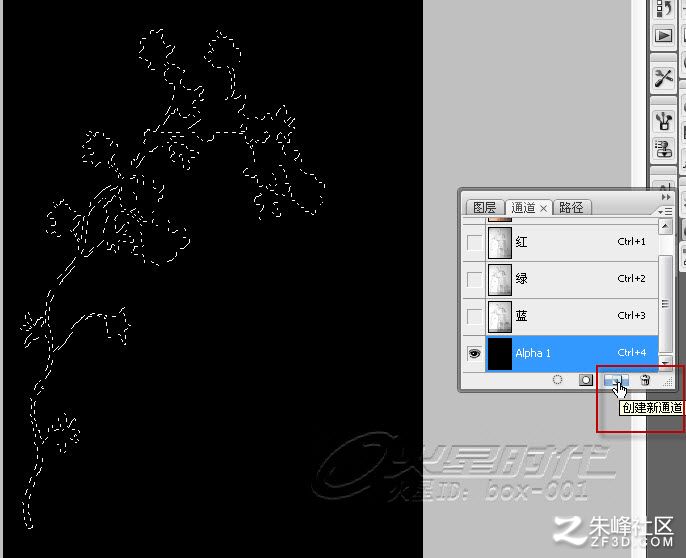

創建新通道。注意：選擇狀態不要去掉了。

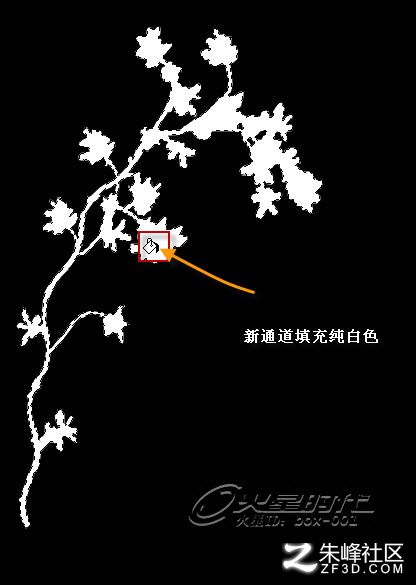

對新通道填充白色。注意：這里只是對通道做了填充，其它通道還是正常的顏色。

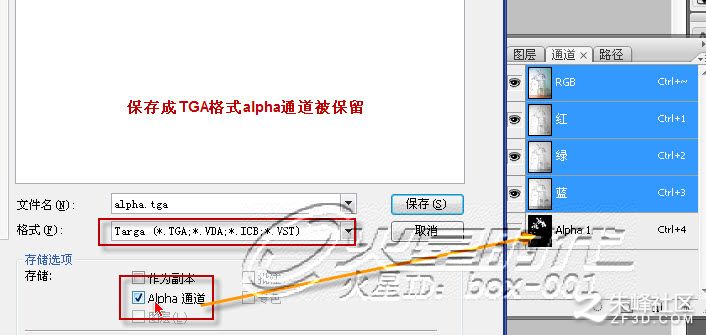

　　保存成TGA格式。

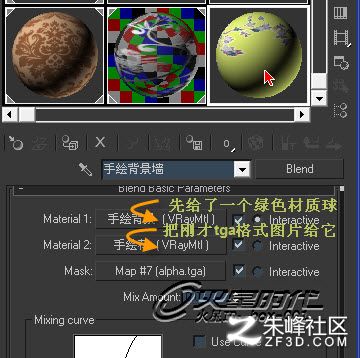

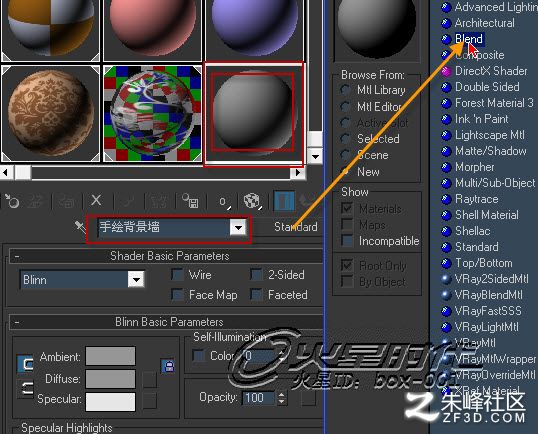

　　給混合材質。

　　

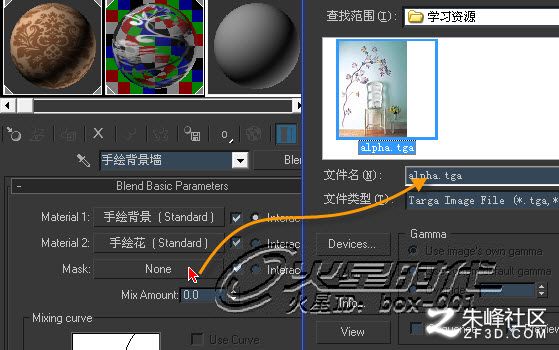

　　Mask給剛才加工過的tga格式圖案。

因?yàn)橹�前全用的是黑白圖，所以圖中的選擇不要改。而現在利用的是Alpha通道。

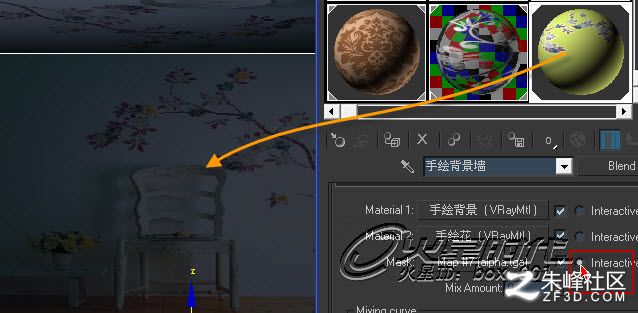

為了方便調整，如紅框所示，選擇讓Mask里的貼圖顯示在視圖里。

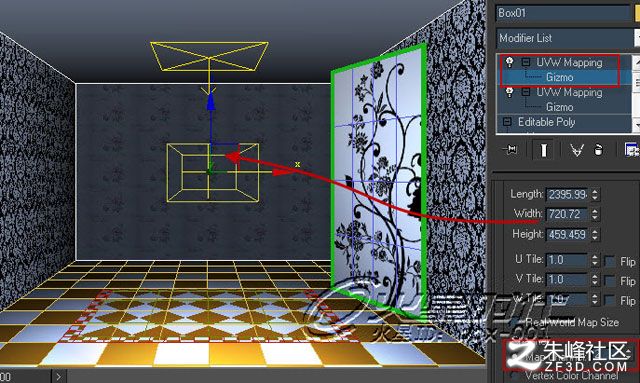

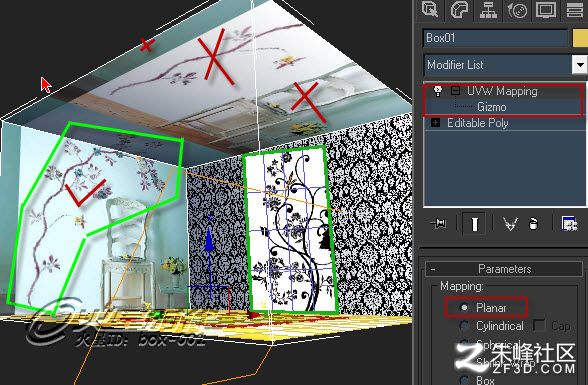

　　這是要先說明一下，頂和面是同一個物體，所以只要給一個UVW貼圖編輯器就行了。但是對UVW做完調整后還是會發現有錯誤。因?yàn)槲抑灰�一個圖案就行了，而現在是重復的。

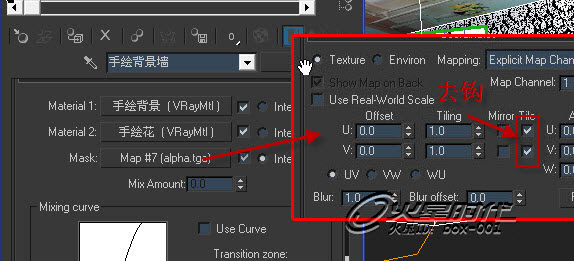

　　在貼圖里進行調整。

如圖所示，現在就正確了。

下面再說一下，如何讓墻和頂使用不同的貼圖。


　　實際上就是給了一個多維子材質。當然對應的物體也要在可編輯多邊形式里把面的ID對應好。

　　終于對最后一關了。貼圖通道，完畢。

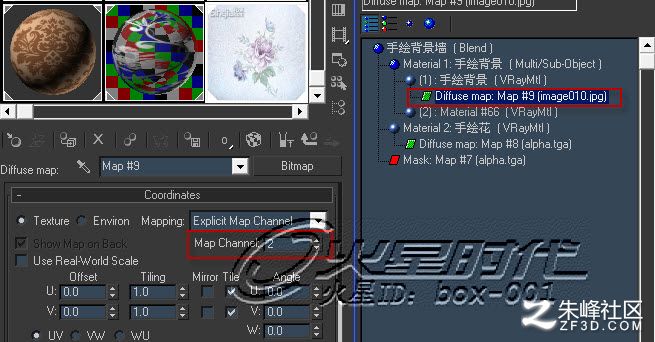

 在個手繪背景上，就在那個綠色材質球上給一張花的貼圖，把材質通道改為2。

再給墻面一個UVW貼圖編輯器，把其它的貼圖通道也改為2。這樣調整時就不會影響到其它的貼圖了。實際操作如下圖所示。
