ZBrush打造逼真帥氣的機械戰士（朱峰社區首發）

設計和制作逼真帥氣的機械戰士

作者：Lee Souder

使用的軟件：Photoshop，Maya，V-Ray，ZBrush

3D全才分享了創造科幻形象無人機采用的技術，設計理論和方法。

在本教程中將重點講解繪制中使用的設計理論，提供了如何一步一步的創建一個從無到有的可信機甲教程。

鼓舞人心的設計構思過程

我喜歡設定目標，當然你也可以從任何設計方向的角度來看。我就記住一件事情 ，商業安全機甲是什么樣子的？

最初的靈感來自現實世界的機器人公司，如ABB公司和雷神公司。每次看到ABB的機器人手臂或汽車娛樂的展覽時我不禁想知道如果他們被用于作戰會是什么樣子。

這些機器人手臂在運動時，好像是有生命力的。這些細節在目前的機器人技術中是非常棒的，雷神公司也有一些很棒的創意和想法。

先找到與主題相關的一些靈感，概念性的想法集中精力，不走極端。

3D草圖

由于我比較喜歡3D，所以在繪制3D時會工作得更好。對于快速生成圖像，使用ZBrush來完成，通過各種手段生成圖像。在ZBrush用太極拳來演示，然后我想用切片曲線補充一些較大的細節，移動，平面，插入缸和插入盒用畫筆來實現。

用ZBrush的形式使用一切必要的手段創造概念藝術 - 光，素描，疊加圖像。

基本形狀

要在Maya中做模型，跟隨的ZBrush網狀 - 主要是盒子和圓柱體。現在我可以看到完美的幾何形態的機甲。我分析了形式，并決定修改。結合ABB公司和雷聲公司的案例做參考。

通過制作可以學會做事不要走極端。選擇幾個不同的設計元素，在這種情況下，我不喜歡機器人的腳薄如刀片–我想機器人看起來更具威脅性，所以我的設計中融入了一些模仿惡魔生物的元素。

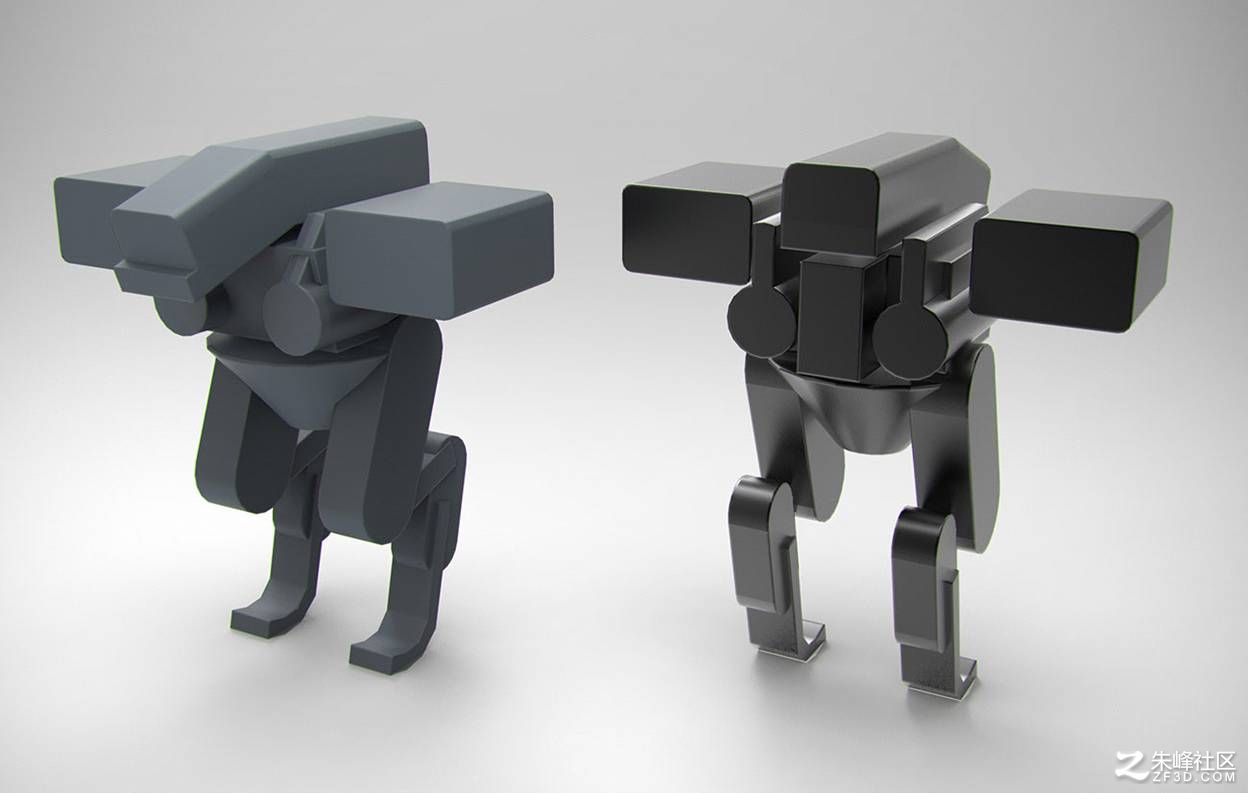

開始用簡單的幾何體

邊緣質量

為了增加可信度，現在是時候詳細說明了。首先，記住細節一定要多，這樣的機器人才會有人喜歡。

在這種情況下，頭部的細節最重要，胸部和軀干是由簡單的圓形和矩形構成。

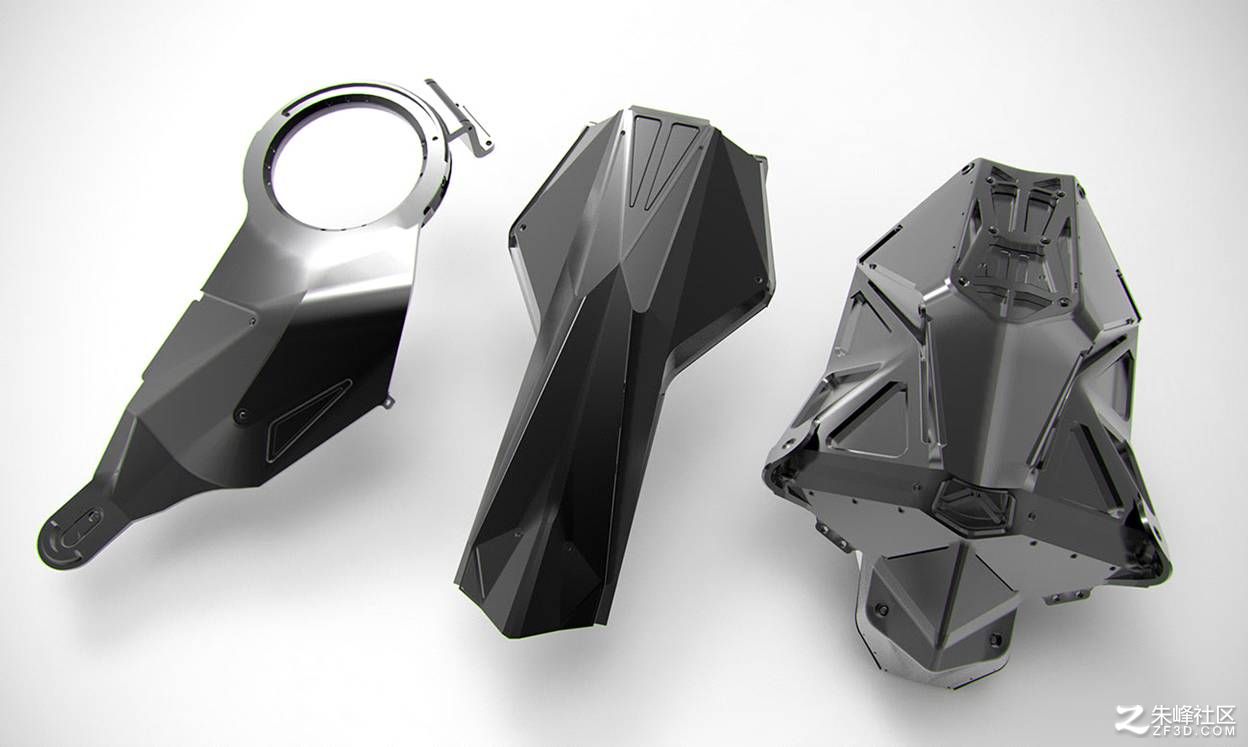

機器最重要的元素是邊緣質量和循環形式，要使用不同的邊緣處理形式。例如：圓形斜面邊緣，倒角邊和鋒利的邊緣，這是非常相似的不同類型的線路質量數字繪圖創建，沒有完美的圓柱體或球體機械。這些完美的圓圈從觀眾的角度看起來是很不錯的。

當您使用不同的邊緣處理時，詳細的說明非常重要- 就像人物畫像！

模仿細節

不要忘了，模仿其他細節設計時，會更加專注同時也節省了時間。每當我在細節上遇到困難時多么希望我能復制模型的其他部分。于此同時我還為自己設置了一些規則，這會幫助我更快地作出決定。

節省時間去復制模型中的其他形式保持模型的精細度 - 這種創作是觀眾非常喜歡的。

不對稱

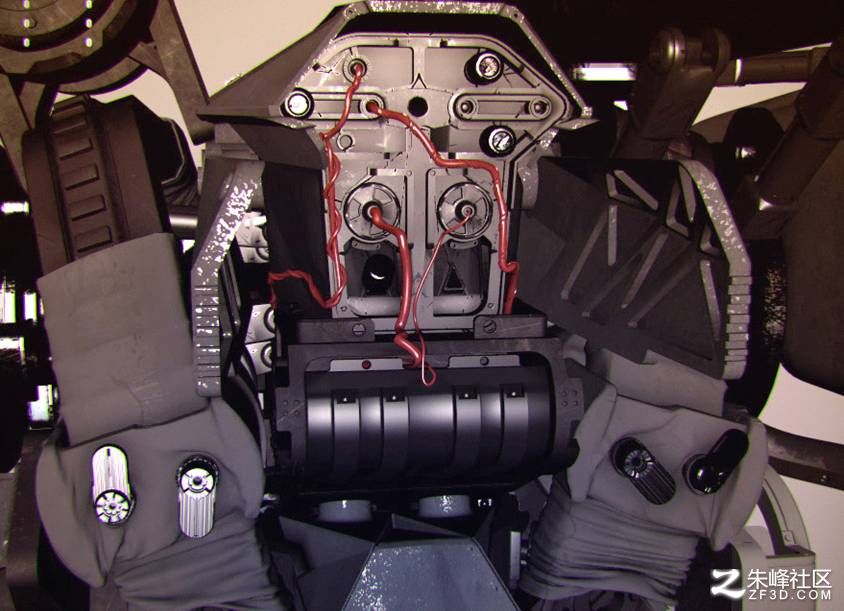

為了作品更加優秀，我總是在最后收尾的時候添加一些不對稱元素。這些可能是電線，布，附件，貼花，缺件等，這工作得做好，就像每個角色都有他自己的特點一樣。

反正大多數的機器永遠不會完全對稱，通常都是隨機的設計。不對稱的因素將會給觀眾帶來全新的看點。

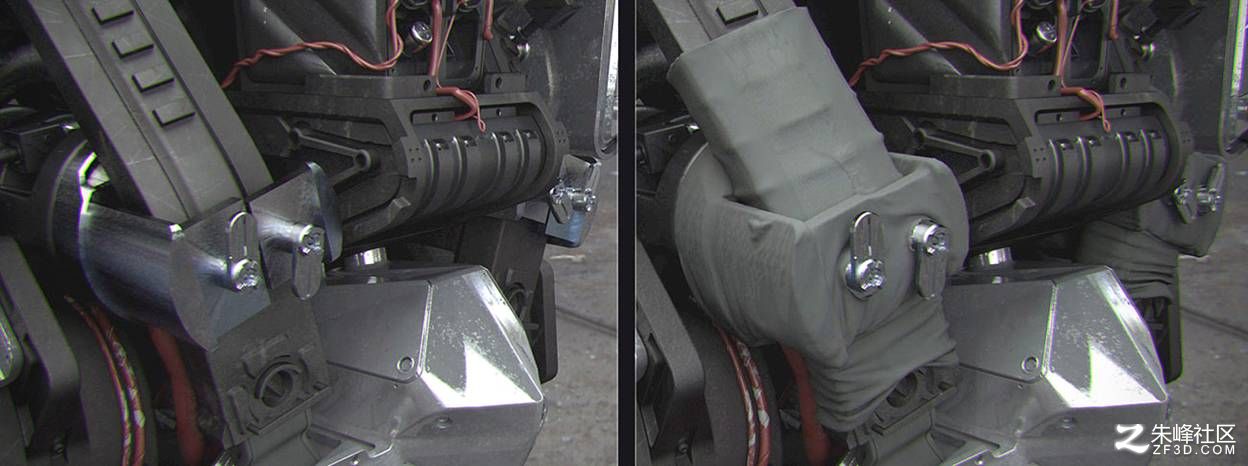

對于一個快速解決方案，我用的nCloth - 這是用來節省時間的一個簡單的方法。我想制作裂縫，首先得密集網格，這會創造出漂亮的紋理，加入約200關鍵幀，然后讓CPU接管。

增加材質將會呈現出一個真實的金屬機器人

著色球

我們在渲染的時候需要建立HDRI照明。我自己只選著四種材料，這四種材料的顏色各不相同。同時也用了幾個顏色，例如磨砂黑和亮黑色。這些材料應該在一個層上使用，以便拍攝主體的區別與色彩平衡度。

對于這種無人機一直都用黑色，然后銀/灰色為輔助色調，最后紅色點綴小細節。最重要的是，在你選擇HDRI的設置時要確保先用著色球來測試你的材料，然后就可以制作了。

最終渲染之前看看你的材料在你的HDRI中的設置

頂部

為了節省時間我們使用V-Ray制作圓邊。選擇好網格后，去屬性編輯器，然后在V-Ray的圓邊選項屬性里去檢查，然后，改變斜角大小。麻煩的是，你的每個網格都必須這么做。

該工具配備了相應的背面板也一樣，從而節省了大量時間。
