Maya編織物建模教程

2.在側視圖中，選中建好的曲線，鼠標右鍵按住，在彈出的熱盒中選擇Control Vertex，選擇第3、6、9和12號可控點，按住x鍵打開點捕捉，沿z軸移動-1個單位。

3.與第2步方法相同，選擇第2、5、8和11號可控點，沿z軸移動1個單位，鼠標右鍵點中物體，在彈出的熱盒中選擇Select。

4.點擊Edit>Duplicate選項框，彈出選項面板，在Translate Y中輸入6，Number of Copies中輸入2，點擊Duplicate。如下圖所示。

5.點擊Create>NURBS Primitives>Circle選項框，在選項面板中將Number of Sections設為6。新建的圓環出現在坐標原點，我們把它沿x軸挪動到一邊下一步再用。

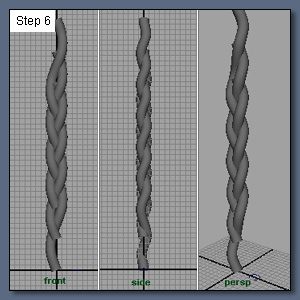

6.點擊界面左上角的下拉條，選擇Modeling菜單模式，依次選中圓環和CVs曲線，點擊Surfaces>Extrude選項框，彈出選項面板，在Result Position中選中At Path，在Pivot中選中Component并點擊Apply;再依次選中這個圓環和另一條CVs曲線，重復剛才的步驟。按5鍵將視圖切換到Shaded模式，如下圖所示。

　　注：你可以通過改變圓環的大小來調整ExtrudedSurface的粗細。

7.打開Window>Outliner面板，選擇3個ExtrudedSurface，在主菜單中選擇Edit>Delete by Type>History，回到Outliner面板，選擇CVs曲線和NURBS圓環，按Delete鍵刪除，選擇這3個ExtrudedSurface，在主菜單中點擊Modify>Convert NURBS to Polygons選項框，在Tesselation Method中選中Control Points，點擊Tesselate。在Outliner面板中選擇3個ExtrudedSurface，按Delete鍵刪除，現在場景中只剩下多邊形物體。

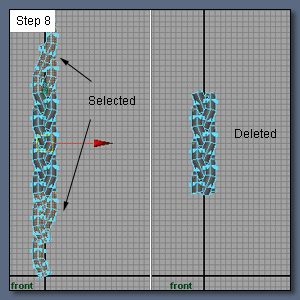

8.選擇這三個多邊形物體，執行Polygons>Combine，將這三個物體合并成一個物體。右鍵點擊這個物體并按住，在彈出的熱盒中選擇Face，如下圖選中兩端的表面并刪除，這樣我們就得到了一段可以重復循環的編織物模型。再次按住右鍵，在彈出的熱盒中選擇Select。

9.選擇這個編織物模型，點擊Edit>Duplicate選項框，依次點擊Reset the settings和Duplicate。選擇復制的物體，在channel box (Display>UI Elements>Channel Box/Layer Editor)的Transtlate y 中輸入18 ，使其沿y軸向上移動18個單位。選擇這兩個物體，使用Polygons>Combine命令合成為一個物體。右鍵點住該物體，在彈出的熱盒中選擇Vertex，選中所有的點，點擊Edit Polygons>Merge Vertices選項框，將Distance設為0.1000并點擊MergeVertex�，F(xiàn)在這兩個合并的物體間的接縫已經焊接上了，如果你還讓編織物更長，只要重復上面的步驟就可以了。最后，選擇這個編織物模型，執行Polygons>Smooth。

感謝各位道友閱讀。
