在這一講中主要為大家介紹一下如何利用CAD來制作一些工業用的機械異性器械的制作過程，主要是為大家講解下如何進行半圓過度和開口的制作經驗，希望會對大家有所幫助。

按照尺寸畫輪廓，做面域

拉伸中間長方形。拉伸尺寸25.將右邊大紅色圓向上移動12.5.

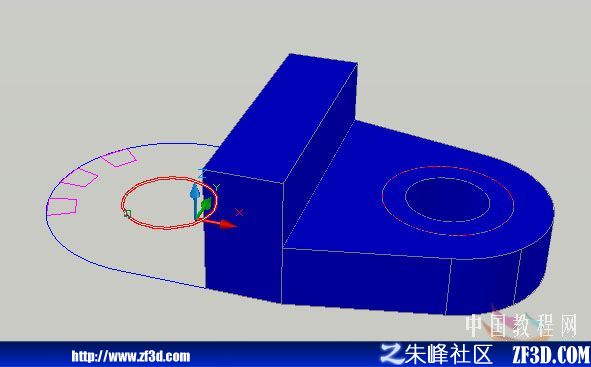

將右邊小圓和藍色輪廓拉伸12.5，在差集減去小圓。上一步移動的大紅色圓壓印

向下拉伸大紅色圓的壓印區域，拉伸值為-3，然后按尺寸要求倒圓角，再鏡像

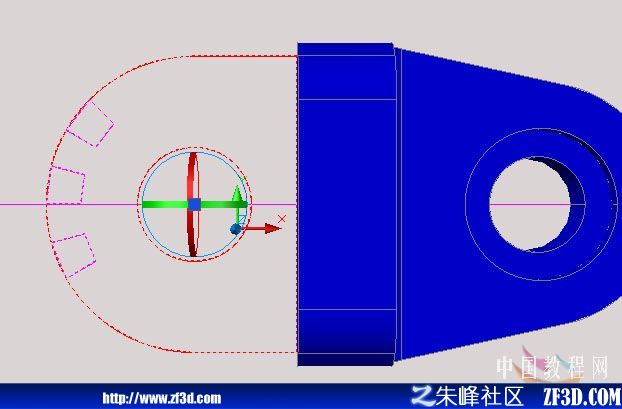

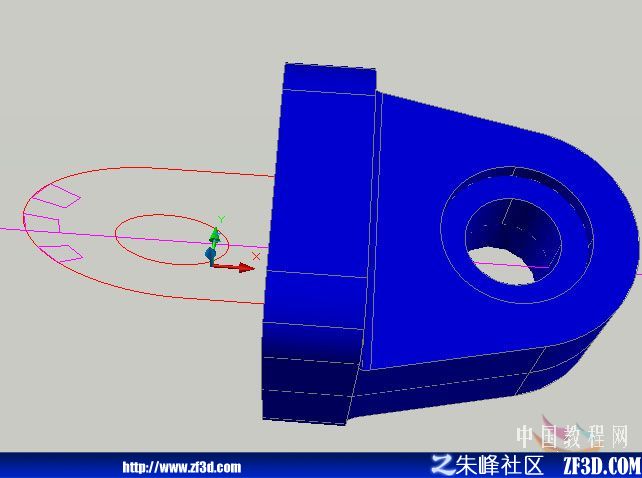

三維旋轉左邊面域90度，將三個小缺口向上移動10

同樣將左邊藍色輪廓和中間圓向上拉伸10，差集減去小圓，再鏡像。

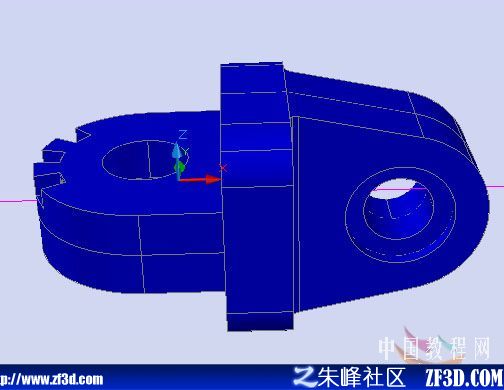

再將三個小缺口壓印，向下拉伸5
